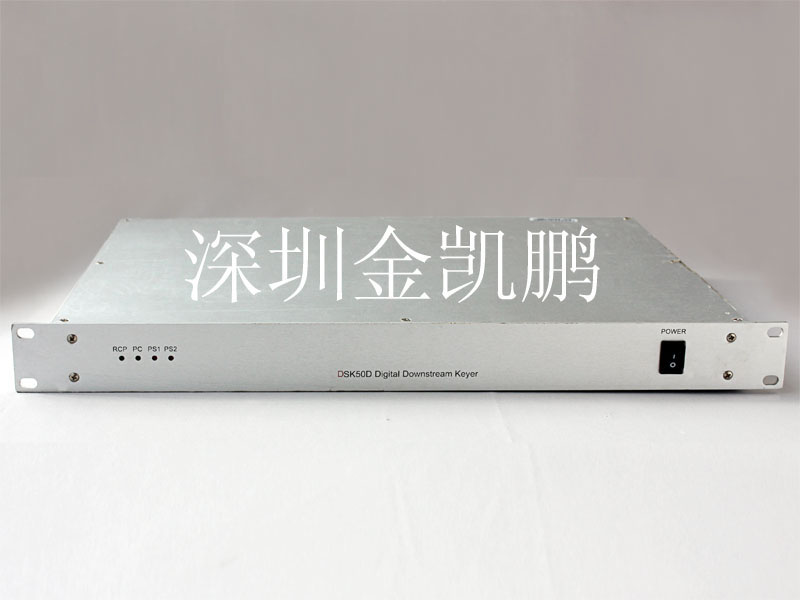

OSEE(奥视数码） 串行数字分量下游键 DSK50DII
DSK50D描 述
DSK50D是全功能的串行数字分量下游键，可提供高档数字切换台相同的线性键控功能。可用于基于服务器的多频道播出系统和其它需要
串行数字分量下游键的场合。DSK50D可支持嵌入音频。
DSK50D可以通过自动播出系统控制，也可以通过RCP50遥控面板控制。
DSK50D具有1个节目输入、1个预监输入和2组独立的键输入（包括填充信号和键信号）；具有特技和FADE TO BALCK功能；具有2个
RS232/422控制口用于连接遥控面板和自动播出系统。
DSK50D的节目、预监和键输入都具有+/-1/2行的自动定时窗口，并提供不同步指示。除了串行数字分量的节目和预监输出外，还有模拟节目和预监输出。
DSK50D采用模拟黑场作参考同步或使用节目输入的串行数字分量信号同步。
DSK50D特 点
10bit全数字处理
支持嵌入音频
继电器保护断电直通
特技切换模式和FADE TO BALCK功能
独立的节目和预监母线
两个独立的键通道
DSK50D数字播出键控器主要是为多频道自动播出系统设计的。但是作为一个功能强大紧凑型键控器，DSK50D数字播出键控器也可被用于小型转播车和编辑系统中。
全数字10bit的ITU601格式：DSK50D采用10bit的ITU601格式，内部采用12bit处理，保证最高的信号质量。
自动定时的输入：DSK50D的所有输入都具有±1/2行的自动定时窗口。保证方便地集成到各种系统中。当输入信号超出自动定时窗口范围时，输出信号仍可保持稳定，但在垂直方向可能造成一行或多行的错位。
扩展接口：DSK50D提供扩展接口，用于连接音频混合器，视音频切换器，以构成独立的播出切换台。
DSK50D数字键控器可以提供X切、V切和FADE-TO-BLACK等特技。下游键部分提供了两个独立的线性键，并具有预监功能。
DSK50D可以通过RCP50D遥控面板或自动播出系统进行控制。
在PGM、PST母线和两个键母线上分别具有不同步的指示。用户可以设置键母线输入不同步时，是否允许叠加键。
通过继电器直通的方式，在DSK50D掉电时，可以将PGM输入直通到PGM输出。保证了DSK50D在关键信号通路上的应用。

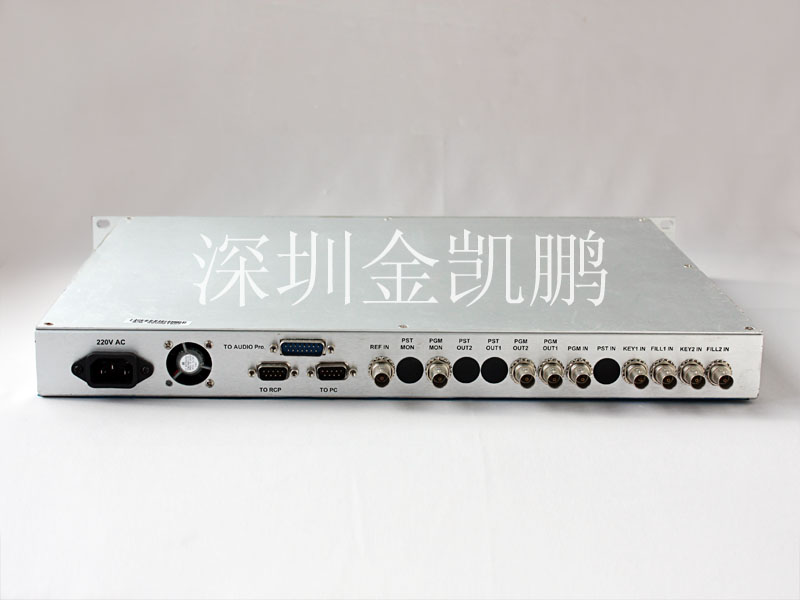

DSK50D具有独立的两个填充信号和两个键信号输入，一路PGM和一路PST输入；两个PGM输出（其中PGM2可以掉电直通，PGM1无此功能）、两个PST输出（无掉电直通功能）、PGM模拟输出（10bit编码，选件）和PST模拟输出(带PST功能的机器为标配)；一路模拟的参考信号输入（如黑场信号）。
DSK50Di.................PGM母线、1路键的SDI下游
DSK50DPi ........PGM和PST母线、1路键的SDI下游键
DSK50Dii..............PGM母线、2路键的SDI下游键
DSK50DPii .......PGM和PST母线、2路键的SDI下游键
DSK50E..... PGM和PST母线、2路键、特技的SDI下游键
|
