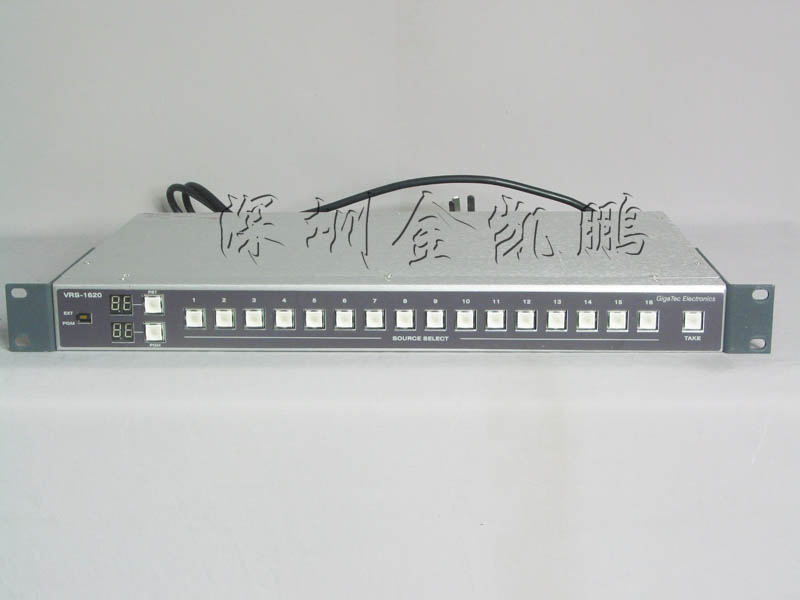

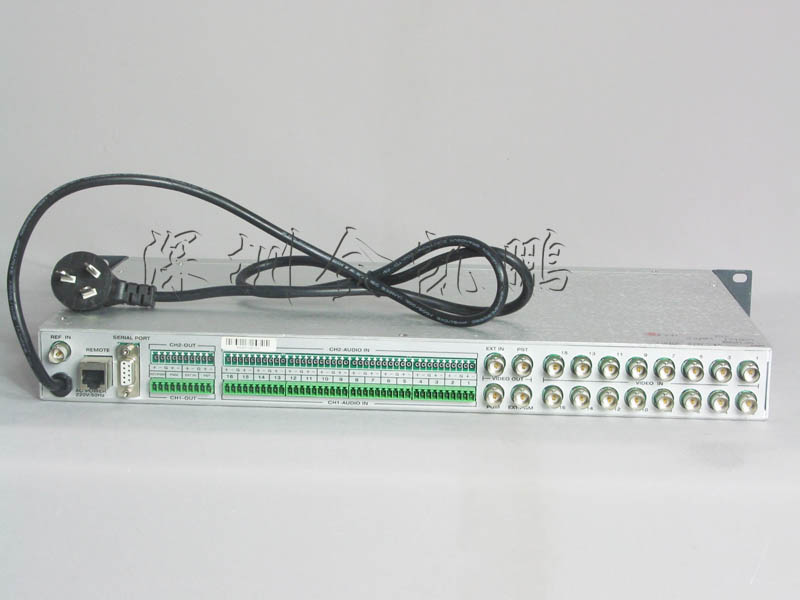

捷成 VRS—1620播出切换器
VRS—1620播出切换器，是捷成公司研发的一款专业、灵活、实用、支持多格式信号的播出型切换矩阵。在其1RU机箱中可实现16路模拟/数字视频或双声道音频信号输入，2路信号（PST,PGM）输出。VRS—1620播出切换器机箱内置一个2×1应急切换开关，可直接对外来主路节目（EXT）信号和本机输出信号进行2×1切换，配合节目播出的系统应急。
VRS—1620播出切换器主要特点：
兼容VIDEO、AUDIO、SD、DVB-ASI、AES/EBU等多种格式的信号
场消隐切换处理方式保证了视频信号在切换时无闪烁
可配本地或异地操作面板，控制方式灵活方便
设有预演（PST）和节目（PGM）输出总线
TAKE按键使播出安全、准确
配置有2×1开关可进行外来信号（EXT）和本机节目（PGM）的选择
可通过RS-232或RS-422接口实现计算机控制可实现数字视频、模拟音频的静音切换（clean switch）功能
VRS—1620播出切换器模拟视频部分
输 入
连接形式： BNC
阻 抗： 75Ω
反射损耗： ＞45dB@4.43MHz
幅 度： 1Vp-p
耦合方式： AC/DC恢复
输 出
连接形式： BNC
阻 抗： 75Ω
反射损耗： ＞45dB@4.43MHz
幅 度： 1Vp-p
耦合方式： DC
VRS—1620播出切换器
特 性
频率响应： ＜±0.1dB DC～10MHz，－3dB @80MHz
场 倾 斜： <0.25%
行 倾 斜： <0.25%
K 系 数： ＜0.20%
2T脉冲/条响应： ＜0.20%
信 噪 比： ＞75dB 非加权
微分增益： ＜0.10％ （10～90％APL）@4.43MHz
微分相位： ＜0.10° （10～90％APL）@4.43MHz
串 扰： ＜－66dB@4.43MHz相邻通道
模拟音频部分
输 入
电 平： ≤+20dBu
共模抑制： ＞60dB @20Hz～20KHz
阻 抗： ＞110KΩ
输 出
连接形式： 3pin
电 平： ≤+22dBu
阻 抗： 33Ω
特 性
增 益： 0dB
频率响应： ＜±0.1dB@20Hz～20KHz
谐波失真： ＜0.05%@20Hz～20KHz
信 噪 比： >112dB
串 扰： ＜-85dB
输出直流： ＜±22mV
VRS—1620播出切换器
数字视频部分
输 入
格 式： 符合SMPTE 259M，A、B、C、D标准的SDI信号、DVB-ASI
幅 度： 200mV～800 mVp-p
反射耗损： >18dB@10Mb/s～270Mb/s
共模范围： 30Vp-p@60Hz
均 衡： 300m（Belden8281@270Mb/s）
输 出
信号电平： 800 mV±10％
直流偏置： 0±0.5V
上升下降沿： 400-700pS（20%-80%幅度）
过 冲： <10%
反射耗损： >18dB@10Mb/s～270Mb/s
VRS—1620播出切换器
数字音频部分
输 入
连接形式： 3pin 平衡
格 式： AES/EBU数字音频信号
幅 度： 4Vp－p±1Vp－p
阻 抗： 110Ω
输 出
连接形式： 3pin 平衡
格 式： AES/EBU数字音频信号(AES3-1992)
采样频率： 32、44.1、48、96KHz
|
