美国通测 7号信令中继呼叫器 AM2-S7E
通测 7号信令中继呼叫器 AM2-S7E是Ameritec AM2“尼亚加拉”大容量呼叫发生器系列中的产品,用于共路信令数字中继,可进行大容量呼叫负载测试。该产品使用模拟用户悬挂仿真在线SSP功能,包括8条SS7链路上的SS7信令,确认交换的正确与否,并可在4条PCM语音/数据中继线上进行完整呼叫。
AM2-S7E提供4条1.544Mbps数字中继,每一中继具有24个语音/数据通道。AM2-S7E提供4条2.048Mbps数字中继,每一中继具有30个语音/数据通道。语音/数据通道可以用语音音调或位错率应力(BERT pattern)方式测试。每台仪器具有8条56Kbps或64Kbps的信令链路。

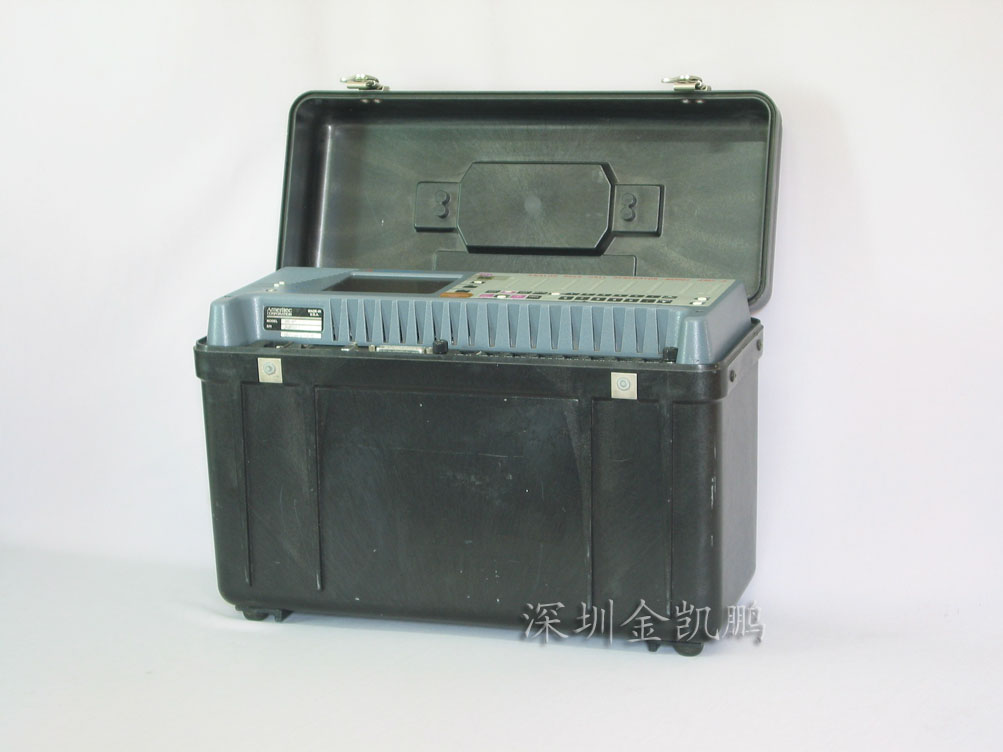

测试仪器轻便坚固(7.5kg/16.5磅)并装有视频显示,键板,RS232C接口和外部键盘连接器。对于大呼叫量使用,可以最多将15台仪器链接在一起使用。
AM2-S7E应用：
SS7网络或网络中部件的测试常常由于难于产生一实际或摸拟的网络环境而变得非常复杂。灵活的SSP或是终端工作站的仿真常是完成测试的一个必要条件。
AM2-S7/AM2-S7e可以测试各种SS7网络的部件,包括SSP、STP和SCP;也同时支持测试宽范围智能网络(IN)应用。
AM2-S7和AM2-S7e是在SS7系统中用于负载测试,业务产生,路由测试,呼叫特征测试和呼叫建立分析的理想工具。该仪器由其特有的可编程性、便携性和高性能综合特点,很适合于交换机的开发,回归测试,产品测试和现场安装中使用。
特点:

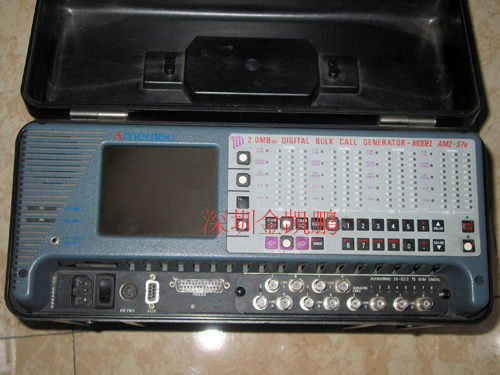

AM2-S7和AM2-S7e测试仪坚固轻便,使用灵活,易于操作,同其它AM2"尼亚加拉"系列测试仪一样具有高分辨率场致发光显示。仪器操作全菜单驱动,使用4个菜单选择键和4个光标(箭头)键引导菜单。用户可以使用前面板上的键板和可选外部键盘进行测试设置、编程和操作仪器。
仪器前面现场安装模块上通过8条信令链路与被测交换机相连。多种接口(T1,E1,V.35,DS0A)模块可以选择使用。4条语音/数据中继与被测交换机的连接也通过现场安装模块上的连接器实现。可以使用具有各种类型的物理连接器,包括阻抗平衡和非平衡的连接器。
前面板上的多色LED灯一目了然地指示每一中继线中每一通道的状态。不同的颜色指明通道摘机/挂机状态,是主叫还是被叫通道正在工作,通道是否有故障。呼叫可以同步、随机、手动或交错模式产生。
机内扬声器或外部耳机具有两个独立的音量控制，可以用其同时监听两个通道的活动。
AM2系统中的每一通道具有自己的信令和语音路经确认线路,没有共享源,因此呼叫量只受限于被测交换机。
信令协议:
菜单可选协议使AM2-S7和AM2-S7e适合于各种不同的世界范围SS7协议。各通道协议独立编程，最多同时可以使用8种不同的协议。
AM2-S7和AM2-S7e备有标准SS7协议。Ameritec公司具有不断更新的国际协议库。在个人计算机上可使用软件工具修改或建立新的用户协议。
通用性:
以前,大多数模拟呼叫器只涉及产生中心局或用户程控交换系统的基本业务负载,复杂呼叫过程的开发和回归测试一般使用线路数目有限的专用用户开发系统完成。AM2产品系列首先实现了在众多线路上产生大容量业务负载的同时进行复杂呼叫特征测试。
呼叫过程可完成由用户控制，可以包括基本单向业务，呼叫反向或复杂用户呼叫特征测试。AM2设备随机提供有工厂写好的包括呼叫反向的具有标准呼叫过程的源文件,用户可很容易地增加用于附加特征测试的源文件。
可编程性:
和其它AM2“尼亚加拉”系列产品一样,AM2-S7和AM-2S7e具有高度的用户可编程性。
用户测试称为“呼叫程序”，呼叫程序由控制呼叫次序的呼叫源文件和其中可变化使用的赋值参量组成。测试设备中的每一通道可以有独自的呼叫程序。用于多中继和多通道测试的“呼叫程序”可进行编组，以便于编程或自动测试。即便在设备运行测试当中，用户也可以改变AM2中的呼叫参量和源文件。所有呼叫程序贮存在非易失性存贮器中并可以由计算机存取。
呼叫程序组编辑器可以一目了然地区分所使用的通道,是否存在任何通道使用冲突,以及每一呼叫程序所选用的测试类型。
Ameritec提供一些满足通用测试需要的源文件。用户可以考贝和编辑这些源文件，很容易地建立测试交换机呼叫特性的新源文件。呼叫源文件可以在AM2中修改(使用外部的字母数字键盘),也可以使用计算机修改。呼叫参量由用户输入，源文件可以提供参量所需求的预设值。
统计报告:
AM2可以在设备上的显示器显示或在外接串行打印机上打印集中的详细统计报告,其结果成列表。用户可以选择列数和每一列的内容。报告可以手动打印或每小时、半小时、一刻钟自动打印。统计打印输出包括系统总计和通道总计。
实时故障在产生时可以同时显示和/或打印。实时故障屏幕显示可以翻回重看最近的100个故障。每一故障分为故障类型,所在通道,简要说明和故障发生的确切时间。
遥控:
AM2-S7和AM2-S7e可以由RS232或以太网接口遥控。通过RS232口最多可以链接15台仪器进行打印或远控。以太网端口可由“Telnet”对话控制。每台AM2的报告输出由用户定义的“单元识别”区分,打印在各个报告的开头。
前沿技术:
AM2“尼亚加拉”产品具有多处理器结构,从而保证呼叫容量不受使用通道数量和用户选择完成的测试条件影响。
SS7信令链路由专门的共路信令处理器支持,其负责所有信令的链接。通过呼叫程序参量，用户可以选择8条链路中的任意一条实现呼叫。8条链路可由全部语音/数据中继共享。
高速微处理器和数字信号处理器(DSPs)的延伸使用使AM2-S7和AM2-S7e测试仪器通用,精确和快速。所有音调检波器基于强有力的数字信号处理器，永不需校准。AM2最终会成为下一代交换系统的测试仪器。
每个通道由4个“局域”DSP支持识别带内呼叫过程音、数字，并在连接建立后确认语音路经。每个局域DSP可同时服务于一个语音/数据中继中的所有电路交换语音通道。
该测试仪器的开放式结构不仅使其与当前的测试需要兼容，而且还可以做无淘汰升级，适应新的开发需要。在未来年代，AM2-S7和AM2-S7e会继续成为满足共路信令传送(CCS)的测试平台。
选件和附件:
输入连接器模块：提供各种现场安装模块,可以用来满足不同的物理线路接口。
语音、数据中继接口选件包括T1(AM2-S7)和E1(AM2-S7e)。信号传送链路接口包括T1(AM2-S7),E1(AM2-S7e),V.35和DS0A。
携载箱：用于安全商业运输使用，可装入1-2台单元测试设备、成套电缆和使用说明书。P/N87-002。
架装工具：使用架装工具选件P/N 85-0046可以将AM2-S7e架装进19英寸标准机架
AM2-S7/AM2-S7e技术规格
信令传送链路
每台测试设备8条56/65k SS7信令传送链路
模块接口选件包括:2×T1 1.544Mbps(AM2-S7)
2×E1 2.048Mbps(AM2-S7e)
8×V.35 56/64Kbps
8×DS0A 56Kbps
使用语音/数据电路中的时隙支持全关联链路
语音/数据电路
AM2-S7:4条T1 PCM线,每线24路语音/数据电路,总共96路
AM2-S7e:4条E1 PCM-30/PCM-31线,总计124路语音/数据电路
PCM接口
PCM时钟可取自内部源或由任何一线提取
模块接口选件：平衡阻抗100Ω或120Ω.Bantam连接器
非平衡阻抗75Ω,BNC连接器
AM2-S7: AMI或B8ZS线编码,D4或ESF帧格式
AM2-S7e:HDB3线编码.CRC4可选
呼叫量
AM2-S7:48,000确认呼叫/小时
AM2-S7e:60,000确认呼叫/小时
链接
通过RS232口连接,可以链接多达15台AM2系统。由以太网可以控制多台AM2
信号传送协议
AM2-S7:层1,Bellcore Q.702.
层2,Bellcore Q.703.
层3,Bellcore Q.704.
Bellcore Q.761到Q.766 ISUP信号传送协议.
AM2-S7e:层1,CCITT Q.702
层2,CCITT Q.703
层3,CCITT Q.704
CCITT Q.761到Q.766 ISUP信号传送协议
BTNR 167
不同地区的TUP
语音/数据电路上的X.25链路访问协议平衡(LAPB)
8种信号传送协议状态表
语音/数据电路确认
分组交换数据:X.25数据包
电路交换语音:10个用户可选的发送唯一通道识别单音信号,也可使用64个用户可选单音
电路交换数据:56Kbps或64Kbps通道的511和2047位错率测试(BERT)应力方式
语音路由功能
检波器:音调检波器全部基于数字信号处理器(DSPs)
呼叫进程检波器:每通道一个.检测拨号音,占线,重拨,回铃音
频率测量:每通道一个接收器,测量10～2500Hz频率范围内的单音信号频率,精度1%,±10Hz.响应时间,12.5ms
数字接收器:每通道一个,解码MF R1,MF R2或DTMF数字
数字发生器:每通道一个.拨号MF R1,MF R2或DTMF数字.可编程电平(0dBm～-50dBm)和频率偏置(±12.5%)
打印输出
呼叫统计
手动报告:每一通道的呼叫统计和所有线路的汇总在仪器内部贮存,并可以显示或打印
自动报告:呼叫统计可以每小时,半小时或一刻钟自动打印.打印输出的各列内容可由用户选择
对于各主叫通道:
主叫次数,呼叫成功次数,慢起始次数,无起始次数,无警告次数,呼叫占线次数,无应答次数,振铃超时次数,平均拨号音延迟,平均后置拨号延迟,用户码报告次数(可编程)
对于各被叫通道:
被叫次数,完成被叫次数,用户报告次数(可编程)
实时故障报告
故障在其产生的同时显示和/或打印,最近的100个故障被贮存,每个故障报告列出故障类型,所在通道简短说明和发生时间.
故障类型分为:慢起始,无起始,无警告,无应答,振铃超时,占线,用户码报告(可编程)和协议产生值
运行模式
同步起始呼叫
随机起始呼叫
交错起始呼叫
故障时继续呼叫
故障线停止呼叫
故障系统停止呼叫
呼叫程序
四个呼叫程序组
最多480外呼叫程序
呼叫源程序可使用外部键盘在仪器内编辑,也可在PC机上编辑并加载到仪器
呼叫程序参量可使用仪器前面板上的按键加以改变
随机提供标准源文件
用户控制和指示器
平板场致发光(EL)显示,40字符/行,16行
用户介面:菜单驱动,窗口式
LED指示器:指示每一个通道的主叫,被叫和故障情况
面板键:29个.包括功能键,光标键,数字键,起始和结束键
外部键:PC机兼容
音频监听:使用内部扬声器或外部头戴耳机监听两个通道
RS232C/V.24端口:两个串行口,主口和辅口,三线全双工.供打印输出,遥控和链接使用
以太网络端口:由以太网(10个基本终端)遥控
电源:50W,90-264VAC,50-60Hz

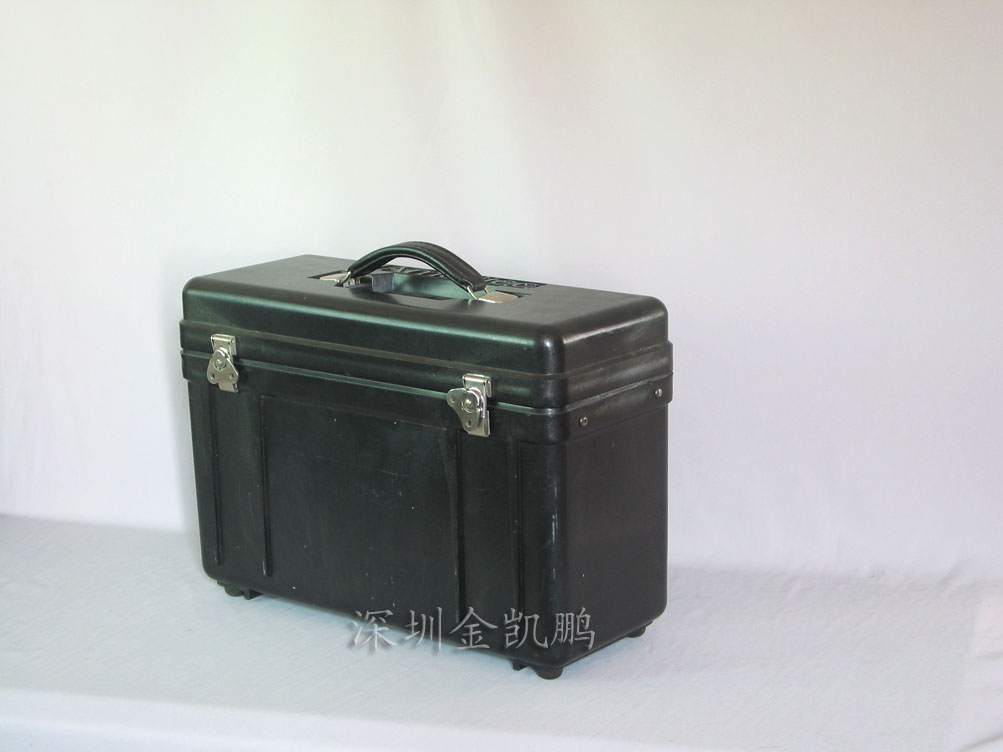

尺寸:可运输塑料机箱,(430mm×185mm×295mm)
重量:接近16.5磅(7.5Kg)
|
