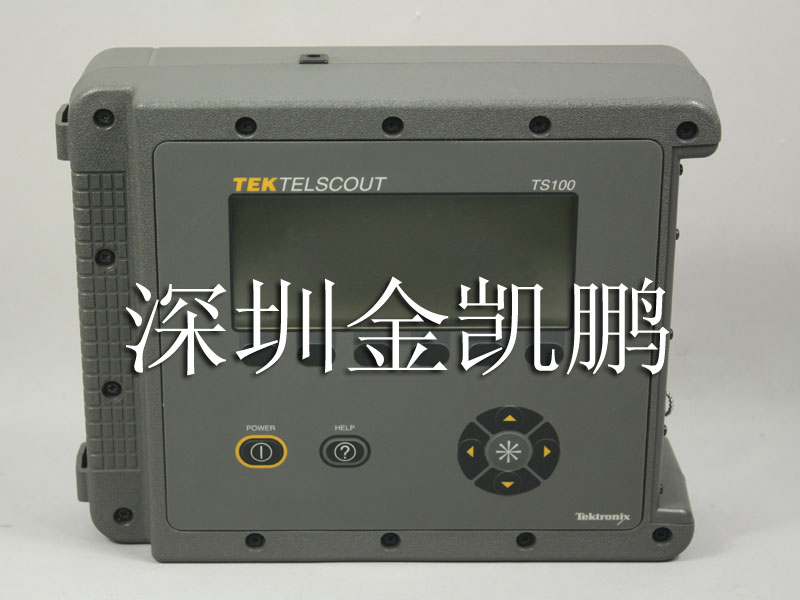

Tektronix(泰克) 电缆测试仪 TS100

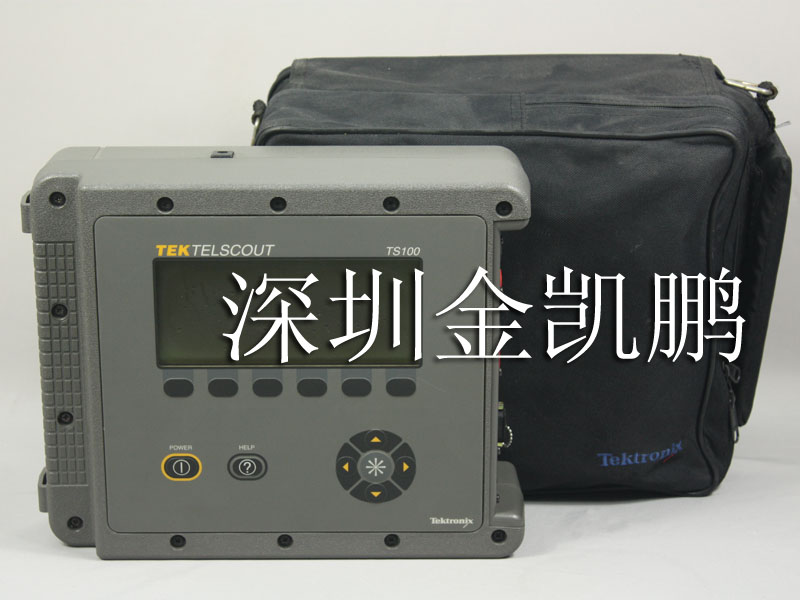

Tektronix(泰克) 电缆测试仪 TS100简介：
Tektronix(泰克) 电缆测试仪 TS100一个单元中含双绞线和同轴电缆测试（选件）
*单步设置
*自动仪器控制设置
*手动仪器控制设置
*15公里的故障定位能力坚固（忍受2米摔跌），防溅
*交流供电或电池供电
*10X12X3.5英寸，6.4英镑
*单键缩放功能
*短脉冲宽度选件（包括同轴电缆测试能力0
*双绞线比较模式
*串话模式
*按英尺、米或时间来测量故障距离
*可配置适于任何种类的电缆和VP（0.300至1.000）
*内存20个波形和记录
*串行打印机输出存储和显示波形
*精度（10000英寸时±3英寸）
如果您的工作是在电话双绞线电缆上检查故障，那么Tektronix的TS100 TelScout正是为您而制造的。TelScout是专门为电话局部环路应用设计的。应用了最新的技术，提供易于使用和通话能力，这是其它TDR不具备的。
使用TS100，您会有更多时间在排除故障，而不是操纵TDR。只要简单选定待测的电缆类型，剩下的工作都由TelScout来完成。阻抗、VP、增益、脉冲和垂直位置，当您在搜索电缆时，都自动地选定和调整。只要将光标移到故障点确定它饿位置即可。在性能方面，TelScout采用了优选的脉冲和采样以及先进的滤波和信号处理技术，以保证最大的测量范围。这样，您就永远得到清晰的波形，易于对故障进行分析。
窄脉冲和同轴电缆选件
窄脉冲选件01为保证近距离的精度而提供了5ns脉冲宽度。离机架3英寸远的故障也很容易被确定。选件01还包括一个同轴电缆设置菜单和一个适配电缆，这使您能够在当今不断发展的宽带系统中对同轴电缆进行故障定位。
您会得到在工业界中最坚固TDR 封袋，不管雨、雪、高温、潮湿，TelScout能永远伴您工作。
Tektronix(泰克) 电缆测试仪 TS100 测量模式

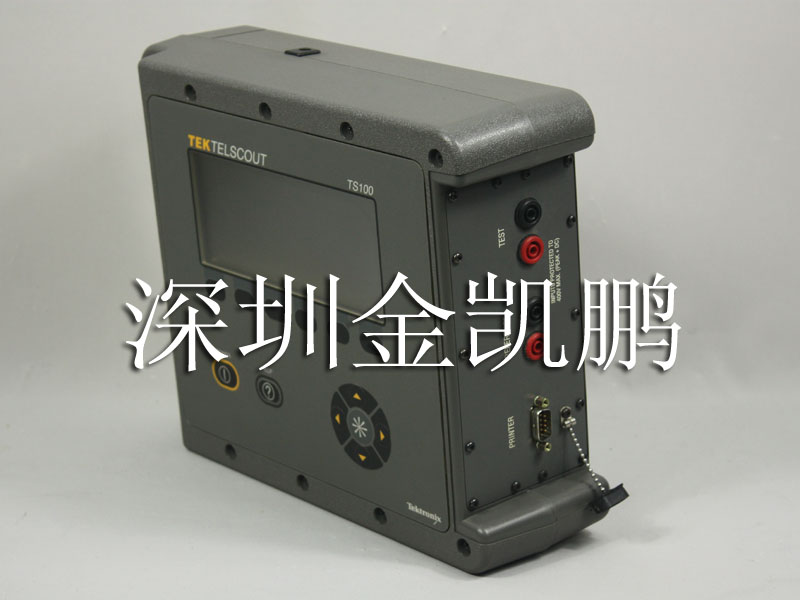

TS100有两个双绞线对的接头，即测试线对和参考线对，有四个基本的操作模式：
1.Test Pair Only（测试线对）有一个对应于测试对线对的显示波形。
2.Test Pair and reference pair （测试线对和参考线对）这个模式用于直观比较测试和参考线对。在两个线对上加上脉冲，以显示两个波形，存储的波形也可以用来比较。
3.Test Pair and reference pair （测试线对参考线对）同上面的模式相似，在测试和参考线对上加脉冲，显示波形是测试线对波形于参考线对波形的差值（一个显示波形），比较简化。存储的波形也可以用来进行比较。
4.Cross talk rest (电话测试）。TelScout在测试线对上加入脉冲短波形模式，对参考线对上的返回信号进行采样。这个模式一般用来确定分裂点的距离。
Tektronix(泰克) 电缆测试仪 TS100 Tel Scout 性能规格
测试信号-
标准；1/2正弦、平衡 选件01：1/2正弦
幅度-
标准：100W上20V 选件 01：5ns:100W上+2.5V 20ns:100W上±1V
其它脉宽；100W上±4V
输出阻抗- 标准：100Ω 选件01：100Ω
脉冲宽度-
标准；20-300ns 选件：01：5-3000ns
输入保护-
±400V，DC+峰值AC，最大440Hz
最大量程-
标准：15000米/45000英尺，根据电缆类型和条件
条件 01：10000米/30000英尺，根据电缆类型和条件
显示分辨率-
所选量程的0.33%，最小4.5cm/0.15英尺，640X200高分辨率的LCD
显示范围-
11个显示范围加上单键扩展窗口（范围由用户以手动模式定义）。
滤波器-
高通，截止频率150kHz,用户自选放大器5mV反射产生满屏幕的垂直偏转
增益- 0-63dB
波形存储- 多达20个波形及其记录
体积尺寸- 30X25X9cm,12X10X3.5英寸
重量- 3公斤或604英镑
水平精度-
0-5000米=±1米
5000-15000米= ±2米
Vp为±误差，
0-2000英尺=±2英尺
2000-10000英尺=±3英尺
10000-20000英尺=±4英尺
Vp为±误差。
交流电源供电：110V，220V或240V，带想应AC到DC适配器
电池供电；连续工作8个小时
电池节省电装置：5-30分钟周期工作或出掉此设置，可以选择。
打印机接口-串行9针，D型连接器
Tektronix(泰克) 电缆测试仪 TS100环境参数；
工作温度：-15℃到+60℃
非工作温度：-20℃到+65℃
湿度：95%相对湿度，不冷凝
冲击：忍受2米高摔跌在水泥地、用标准的软箱包装
EMI（电池干扰）辐射：FCCpart15,Subpart Jclass A;VFG243和EN55022
|
