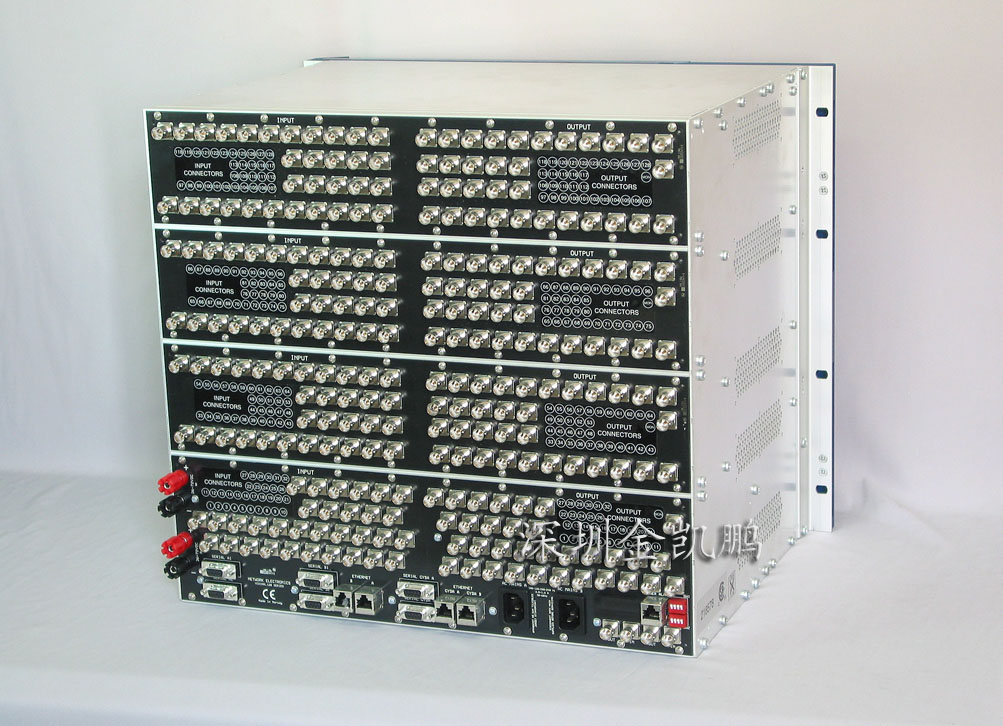

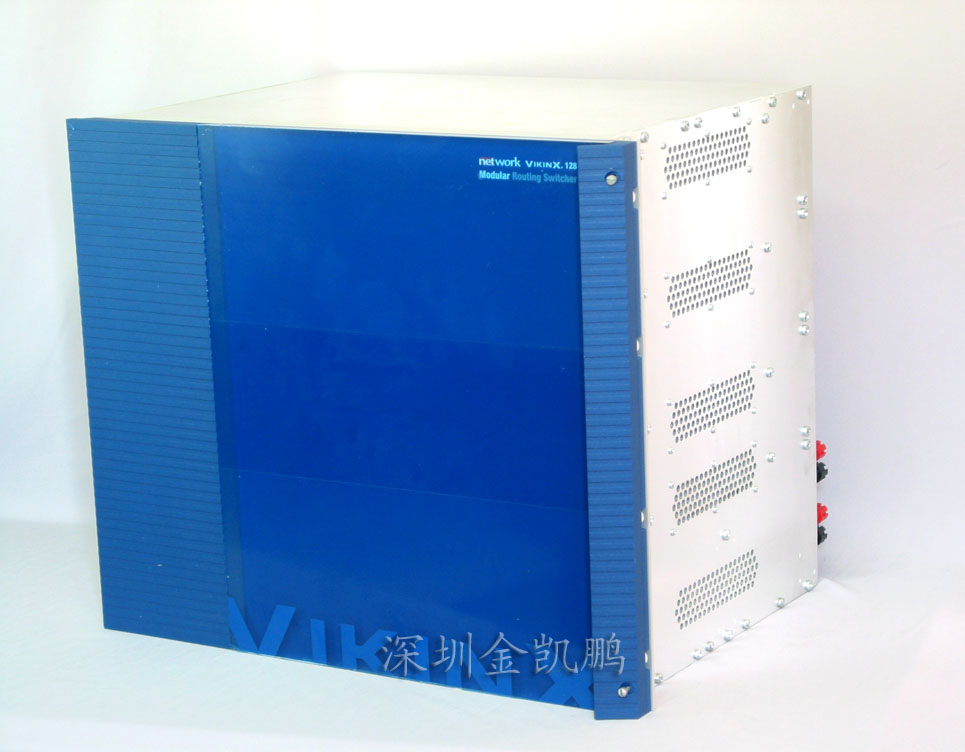

Nevion   SDI 数字视频矩阵  VD128M
+点击查看大图



产品类别     Nevion
厂         商     Nevion
产         地     USA
产品型号     VD128M



详细介绍
(全国统一免费热线: 0755-83659158 )


Nevion VD128M SDI 数字视频矩阵



VD128M SDI 数字视频矩阵  性能参数:

信号输入
信号标准: SMPTE 259M
码率: 19.4Mbps~540Mbps
视频接口: BNC插座
匹配阻抗: 75欧姆
反射损耗: >15dB(5-540MHz)
电缆均衡: 0~300米 (Belden 8281)
信号输出
视频接口: BNC插座
信号幅度: 800mVp-p± 10%
信号极性: 非倒相,与输入一致
阻抗: 75欧姆
反射损耗: >15dB(5-540MHz)
同步信号输入
同步输入数量: 2个标准输入,在冗余模式下,2个输入同时送给2个Syscon-128
接口: BNC插座,环通
阻抗: 75欧姆
反射损耗: >40dB(100kHz-5MHz)>35dB(5-10MHz)
信号格式: NTSC或 PAL制式的黑场信号或符合 SMPTE-274M/SMPTE-276M标准的的HD信号
信号幅度: 标称 1Vp-p
场选择: 奇数场/偶数场可选
同步调整范围: 0~20行,步长 1行

VD128M SDI 数字视频矩阵 控制接口
串行端口: 2个 RS-232/422/485接口在标配 Syscon128上2个RS-232/422/485接口在冗余Syscon128上
接口: DB9,母座

VD128M SDI 数字视频矩阵  以太网端口: 1个 10M/100base-T接口在标配 Syscon128上 1个 10M/100base-T接口在冗余Syscon128上 1个 10M/100base-T接口在标配GYDA128上 1个 10M/100base-T接口在冗余GYDA128上
接口: RJ-45

VD128M SDI 数字视频矩阵 电源
交流    范围: 90-130VAC/180-254VAC,可切换,50-60Hz,300W
接口: 每个电源均通过IEC320电源接直流    范围: 36-72VDC, 300W
报警   电源报警:继电器触点
接口: RJ-45
制冷方式: 内部强制风冷

VD128M SDI 数字视频矩阵  报警界面
板卡边沿LED显示,RS-232/422/485公开协议,由GYDA128提供的SNMP代理和WEB界面显示。状态信息随输入信号的状况而变化,各路信号的EDH信息可以叠加在一路输出监看。

VD128M SDI 数字视频矩阵  物理尺寸
483x400x340mm

VikinX.128 是Network Electronics ASA 推出的最新的128x128 模块化矩阵,它具有紧凑的机箱,完全热插拔结构,全部处理板均通过前面板拆装,背板无有源活动部件,内置双电源以及全冗余控制系统。

最小规格为32x32,可以通过增加32x32 模块来逐步扩展到128x128。通过GYDA 控制卡,提供了TCP/IP 界面和SNMP 代理等先进的控制方式,对矩阵的各项重要参数进行全面监控和日志记录。

众所周知,VikinX的小型矩阵具有低功耗的优点,这一点很重要。Network Electronics 的128x128 SD/HD-SDI矩阵仍然骄傲地做到功耗最低。这样在应用中既减少了电量消耗也降低了冷却的开销。

VikinX.128 的SDI 版本支持码率19.4Mbps-540Mbps,HD-SDI 版本支持码率19.4Mbps-1485Mbps。SD 和HD 可以在同一个机箱中混用。在推出串行数字矩阵的同时,Network Electronics 也推出了一个符合欧洲严格标准的128X128模拟音频矩阵。VikinX.128 采用完全热插拔结构,全部处理板均通过前面板拆装,背板无活动部件。

第三方控制接口

VikinX 128 配备了完善的第三方控制接口以便于借助第三方软件对其进行控制。首先,Network Electronics的THOR矩阵管理系统可以控制大多数第三方的矩阵。这意味着您可以继续使用现有的其它厂商的矩阵或控制软件,而丝毫不会影响到VikinX 128 在您的系统中的出色表现。

创新设计的控制面板

配合VikinX.128 的设计中,Network Electronics 推出了允许用户通过标准的LAN链路和以TCP/IP方式来连接控制面板和矩阵。这种创新的设计使得用户可以用三个控制面板构造出多种自定义切换方式的用户使用界面,以适应您的灵活应用。利用SCK(软件设置按键)功能,您可以方便的下载众多的矩阵交叉点操作。THOR友好的图形界面设计让您对软件设置轻松掌控。通过EPC(可扩展面板设计)面板连接功能,您可以选择三种控制面板并加以有效的组合。经由EPC的连接,不同的控制面板在VikinX 128的控制母线上被合为一体。我们的产品远不止这些。您可以利用CSD(自定义界面设计)功能规划最符合您需要的控制界面,去掉那些无用的按键,创建新的功能模块,为您提供最为专业的应用环境。

高可靠性与冗余设计

VikinX.128 针对高密度交叉点、高可靠、易维护以及低功耗等应用要求优化设计,每个VikinX 128 都具有负载共享式的冗余电源,风扇也采用冗余设计,转速由控制系统监控,风扇连同其相应的模块一起更换,无需额外的风扇模块。矩阵控制器Syscon128和SNMP/WEB网管控制器GYDA128均提供冗余操作。内部用于控制器与交叉点板之间通讯的RS422母线完全采用双路备份方式,这样即使一个矩阵控制器发生严重故障, 也不会影响对VikinX 128 的正常操作。通过冗余控制器,您可以将一个完整的矩阵逻辑拆分为两个独立控制的64X64子矩阵。这两个子矩阵可以使用不同的控制协议。



VikinX 128 矩阵是基于9RU机架设计的模块化产品。功能电路板,系统控制,电源模块,接口板卡全部被安置在9UR 的机箱中。

32x32 矩阵(xx3232M)的标准配置包括:

*1个于所选信号格式对应的交叉点(X-point)卡

*1 个电源模块

以下为需要另外订购的必选件:

*1 个Syscon-M128(每个矩阵必需的系统控制卡)

* 兼容VikinX 8X8 至64X64 紧凑型矩阵

*支持第三方接口

选件:

* 冗余备份电源模块

* 冗余Syscon-M128 模块

* 一个或双备份GYDA128 模块

* THOR-M 矩阵管理系统
