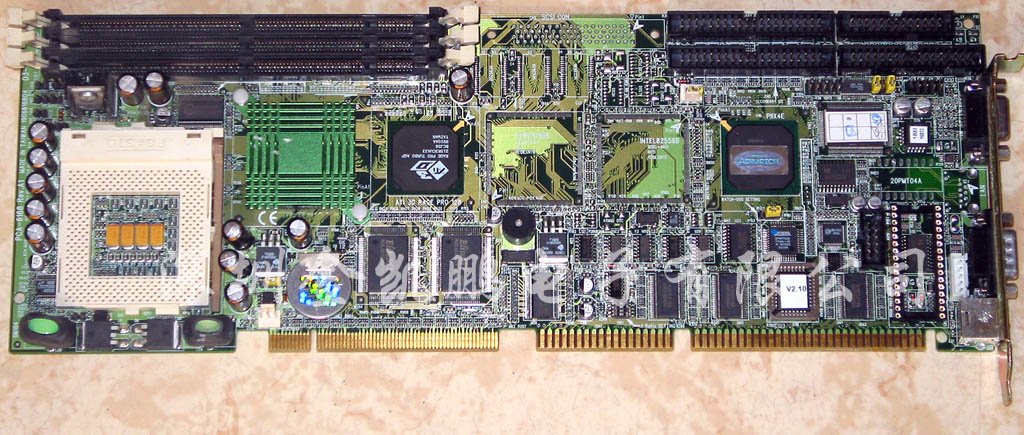

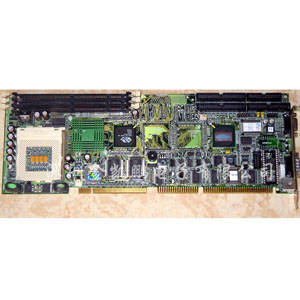

研华 工控主板 PCA-6168 全长Celeron CPU卡
研华 工控主板 PCA-6168 全长Celeron CPU卡简介：
研华PCA-6168 全长 CPU 卡支持 Intel CeleronTM 处理器的 SBC，带 AGP/LAN/SCSI
PCA-6168特点 :
Pentium CeleronTM Socket 370 结构
支持 Pentium? CeleronTM 处理器到 500 MHz
Intel 82440BX PCIset
3 个 DIMM 插槽支持 SDRAM 内存到 768 MB，支持 ECC
板上带 VGA/AGP 显示，4 MB VRAM
板上带 PCI Ultra2 SCSI 控制器
板上带 10/100Base-T 网络控制器
ISA 高驱动能力到 64 mA
PCA-6168规格
CPU： 支持 Pentium? CeleronTM 处理器到 500 MHz
2 级缓存：芯片自带 128 KB 缓存
芯片组： Intel? 82440BX
BIOS： Award Flash BIOS 2 M 位
总线接口：PCI/ISA 总线，PICMG 兼容
内存： 3 个 168 线插槽，可支持 DIMM 内存到 768 MB。支持 SDRAM 和 ECC
网卡： 支持 10/100Base-T 以太网
控制器： Intel 82558 芯片组
VGA/AGP： 支持 AGP 2X、133 MHz；板上带 4 MB SGRAM
控制芯片: ATI 3D Rage Pro
PCI SCSI：支持 32 位 PCI 接口和 Ultra II SCSI 或老的单端设备；数据传输速度可达 80 MB/秒
芯片组： SYM BIOS 53C895
HISA： ISA 高驱动能力到 64 mA
SSD： 持 M-Systems 的 DOC? 2000 Flash 电子盘到 144 MB
软驱口： 支持两个软驱。BIOS 启用/禁用。还支持日本“Floppy 3”模式
PCI 增强 IDE 口： 支持 4 个 IDE（AT 总线）大（可到 8.4 GB）硬盘或者其它增强 IDE 设备。支持 PIO 模式 4 和 Ultra DMA/33。BIOS 启用/禁用
增强并口：可以配置为 LPT1、LPT2、LPT3 或禁用。支持 SPP/EPP/ECP
串口： 两个带 16 字节 FIFO 缓冲的 16C550 UART（或兼容）的 RS-232 口。支持传输速度 115.2 Kbps。端口可以单独设为 COM1、COM2 或禁用
键盘和 PS/2 鼠标接口：在安装片上有一个 6 针小 DIN 接口，可以方便地连接键盘或者 PS/2 鼠标。主板上还带有一个针型键盘接口可以使用。
看门狗定时器：可以使系统重启或产生一个中断 IRQ11。看门狗定时器可编程，时间间隔为 1 秒（63 级）。
机械环境特性
工作温度：0 ~ 60°C (32 ~ 140°F)
电源提供电压：+5 V, ±12 V
主板尺寸：338 x 122 mm (13.3" x 4.8")
|
