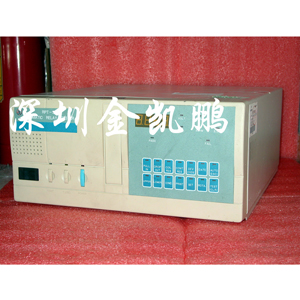

国产 继电器综合参数测试仪 RPT-3
国产 继电器综合参数测试仪 RPT-3简介：
国产 继电器综合参数测试仪 RPT-3增加了一只交流扩展箱。当关掉扩展箱的电源时，其功能和普通 RPT—3一样，用于测量直流继电器的参数。当打开扩展箱电源后就转为测试交流线圈电磁继电器的各种参数。测量电压参数时，根据触点的通断和交流声的有无来判断继电器是否真正动作和开放。线圈驱动电源频率可选50HZ和60HZ。驱动功率＜=10W。
国产 继电器综合参数测试仪 RPT-3主要技术指标
1．圈电阻测试
1．1测试条件，测试电流＜15mA
1．2测试范围
10 – 409.5Ω 时 分辨率0.1Ω 测量误差 ±1%+0.5Ω
409-4095Ω 时 分辨率 1Ω 测量误差 ±1%
409-16380Ω 时 分辨率 10Ω 测量误差 ±１％
2． 接触电阻测试
2．1 6V 10 mA DC 时 测量范围 0 – 999mΩ 测量误差 ±1%±1% mΩ
2．2 6V 100mA DC时 测量范围 0-999mΩ 测量误差 ±1%±1 mΩ
2．3 24VDC 1A 时 测量范围 0-500mΩ 测量误差±1%±1% mΩ
3．动作/释放电压
测量范围 0—30V DC时,(线圈电流≤300mA) 分辨率 30/4096(V)
测量误差 ±1% +20mV
测量范围 30—120V DC时,(线圈电流≤80mA) 分辨率 120/4096(V)
测量误差 ±1% +0.1V
AC测量范围 0—30V AC时,(线圈功率≤10W) 分辨率 30/4096(V)
测量误差 ±2% +100mV
0—120V AC时,(线圈功率≤10W) 分辨率 120/4096(V)
测量误差 ±2% +0.5V
0—300V AC时,(线圈功率≤10W) 分辨率 300/4096(V)
测量误差 ±2% +0.5V
4． 动作/释放时间 0---60mS 分辨率 10uS 测量误差 ± 1%
5． 动作/释放回跳时间 0—20mS 分辨率 10uS 测量误差 ± 1%
6． 同步差 0—19.99mS 分辨率 10u S 测量误差 ± 1%
7． 环境温度 测量范围: 5--40℃ 测量误差 ±1℃
