概述:
AM2-Classic是“尼亚加拉”系列产品之一。
通测 模拟呼叫器 AM2-A
AM2-Classic是在AM2-A的基础上,根据一些用户的要求,将其部分简化后生产出的大容量呼叫发生器,它具有AM2-A测试器的所有基本功能。可通过接口经模拟电路直接与用户交换机或中心局交换机连接,仿真精确控制的呼叫业务负载,是理想的适合于包括负载测试、业务产生、业务路由测试,呼叫特征测试,呼叫完成分析和复合呼叫测试的使用工具。
AM2-Classic经由模拟环路起始线与交换机和PBXS接口。备有64个线接口,视频显示,面板键和RS232C接口。用户可以将多达15个AM2-Classic单元设备链接到一起,组成巨大容量测试系统。
仪器重量只有7.3kg,适合便携现场测试和实验室架装环境。是世界上同类呼叫发生器中最小,最方便使用的产品。
应用:
现代程控交换系统通常采用公共控制或中央处理结构,因此只须通过负载仿真即可对其进行有效的测试。在大话务量负载情况下。软件的缺陷,拨号接收器的误动作以及其它在交换过程中大量的问题都将明显地体现出来,其结果是导致呼叫路径错误,延迟或非正常的拨号音,中断通话以至交换机阻塞死机。显然将这些问题暴露在交换机的研制阶段或开通前的验收测试中比让其在入网使用后发生要好得多。
通测 模拟呼叫器 AM2-A
AM2-Classic的设计完美地实现了用于负载测试的各种需要,其可以产生大话务量的呼叫信号,进行呼叫路由测试,呼叫性能测试,呼叫建立分析和复合呼叫测试。
特点:
AM2-Classic测试仪坚固轻便,使用灵活,容易操作。AM2-Classic装有高分辨率显示器,仪器操作全部菜单驱动。使用4个菜单选择键和4个光标(箭头)键引导菜单。用户可以使用前面板上的键现场阻态、控制仪器,进行各种测试。与被测交换机的连接通过仪器前面的16个RJ-45连接器实现。前面板上的多色LEDs一目了然地指示各线装态--不同的颜色指明某线挂机/摘机状态,该线是始发还是终接呼叫,是否存在故障。呼叫可以以随机或同步操作模式产生。
具有音量控制的机内扬声器可用于在线监听一或二线的工作情况。前面板立体声耳机扦口也可用做外部音频监听，使用时一线接入左声道，任意另一线接入右声道。
AM2-Classic系统中的每一线具有自己的信号发送和语音路由确认电路,相互独立,无共享资源,所以呼叫容量只受限于被测交换机。
通测 模拟呼叫器 AM2-A
通用性:
在过去,大多模拟呼叫器只涉及产生中心局或用户交换系统的基本业务负载,而对于现代数字交换系统可以使用的复合用户呼叫特性缺乏测试能力。AM2-Classic的呼叫情况全部可由用户编程,具有像基本单向业务,呼叫转换或测试复杂的用户呼叫特征功能。仪器提供有出厂前写好的符合标准呼叫情况的呼叫源程序,包括有呼叫转换。用户可以通过计算机建立或改写源程序,进行
某些特殊测试。
可编程性:
AM2-Classic具有高度用户可编程性,这是所有AM2“尼亚加拉”系列产品所共有的性能。
用户测试称为“呼叫程序”。呼叫程序由控制呼叫次序的呼叫源程序和在程序中可以变化使用的赋值参量组成。仪器中的各线有各自的呼叫程序,所有各线的呼叫程序可组合成呼叫程序组,以方便测试使用。
仪器的呼叫程序组编辑器可一目了然地识别所占用的呼叫线路,是否存在使用冲突以及各呼叫程序所选用的测试类型。
通测 模拟呼叫器 AM2-A
链接:
单元设备可以链接到一起增加线测试能力。在链接配
置中,可以使用单一终端或计算机实现多达15个链接单
元的控制(遥控)。也可以连接一台打印报告使用的打印
机。各AM2-Classic链接单元的打印输出报告可由用户
定义的“单元识别”区分。
通测 模拟呼叫器 AM2-A
统计报告:
AM2-Classic集中各线详细统计,其可在显示器上查看,
也可由外部的串行打印机打印。报告和打印的统计信
息量可以由用户控制安排,结果按列成表。用户有选择
列数和各列内容的灵活性。
报告还可以每小时或半小时或一刻钟自动打印。全部
统计打印输出包括各统计类别的系统汇总。
实时故障在其发生时同时显示或打印,详细统计自动累
计。故障显示可以翻回查看最近的100个故障情况。每
一个故障列出故障类型,故障所在线路,简短说明和故障
产生的确切时间。
通测 模拟呼叫器 AM2-A
前沿技术:
AM2-Classic具有多处理器结构,从而保证其呼叫容量
不受使用线数和用户选择完成的测试条件影响。
高速微处理器和数字信号处理器(DSPs)的延伸使用使
AM2-Classic具有通用、精通和快速的测试性能。所有
音调检波器基于强有力的数字信号处理器,永不需要校
准。AM2-Classic最终会成为新一代交换系统优秀的测
试工具。
每一线由三个“局域”DSPs为其服务,进行呼叫过程音识
别,产生数字信号,并在通话建立后对语音路径进行验证
。
选择和附件:
600Ω线卡选择:标准的AM2-Classic线卡为900Ω线路
。P/N25-0139。

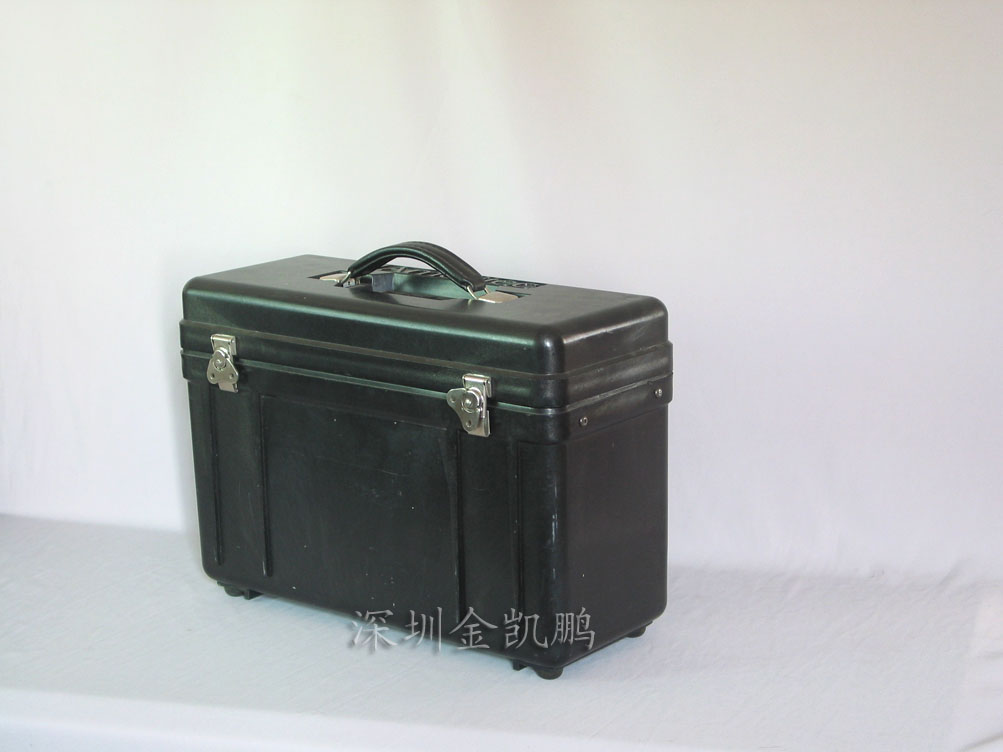

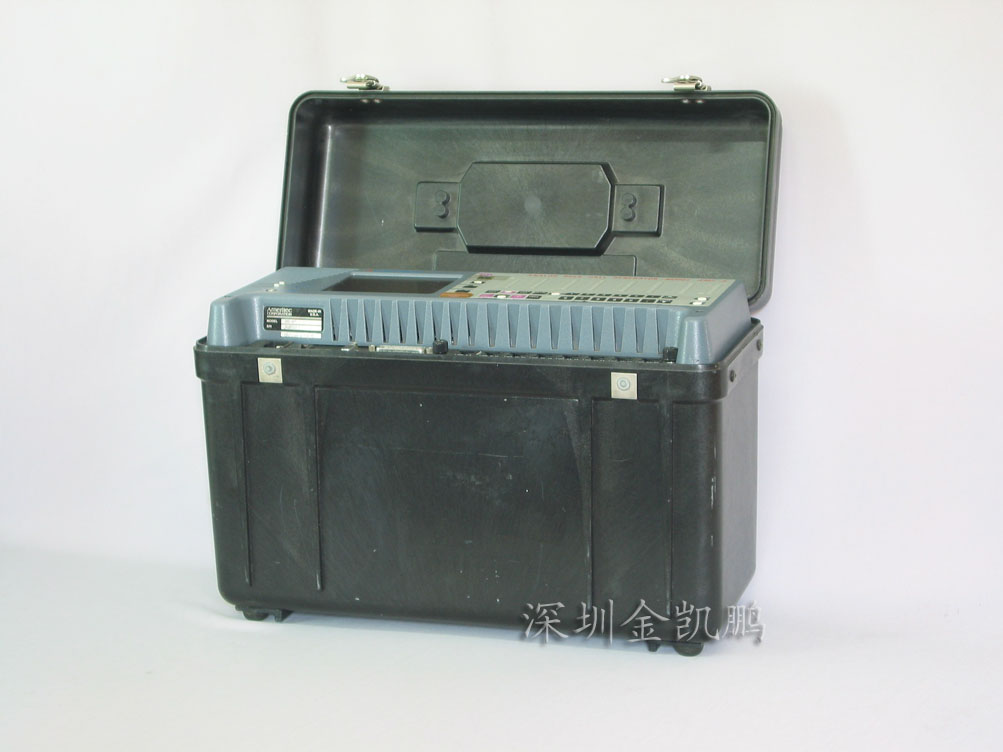

携带箱选择:为安全商业运输使用,可装入1台或2台
AM2-Classic及成套电缆和使用手册。P/N87-0002
架装工具选择:AM2-Classic使用架装工具可以架装进
标准19英寸机架。P/N85-0046
AM2-Classic 产品技术规格
AM2-A 系统
能力:64线
所有线可以始发或终接呼叫
呼叫容量:18000确认呼叫/小时(DTMF拨号,音调识别确
认,32对线)
链接:最多15个AM2-Classic单元
最大配置,不超过270000确认呼叫/小时
线型:环路起始(二线)
脉冲和DTMF拨号
900Ω(600Ω选件)
系统起始模式:同步
随机
故障发生响应:继续
呼叫停止
设备故障停止
音调检波器
音调检波器全部基于数字信号处理器(DSPs)
呼叫过程检波器:每线一个接收器
检测:拨号音,占线,重拨,振铃,监视,闪烁信号
路由确认接收器:每线一个接收器
频率范围10～2500Hz
准确度:1%,±10Hz
灵敏度:0dBm～-24dBm
响应时间:12.5ms
数字发生器
数字串长度不限
拨号脉冲发生器:可编程拨号速度1～999pps
拨号占空比:1～99%
交错时间:1～999ms
可编程发生器:每线一个数字发生器
拨号码:MFR1,MFR2,DTMF
预设电平:各音-9dBm
预设频率:标称值±0.005%
可编程性:各线对各频率分量以1dB步进，在0～
-50dBm电平内单独编程
可编程频率范围:多频率分量标称值上下12.5%,0.1%步
进
音调发生器
产生64种可选音调,包括10个已编程单音信号,用于从以
三音时序编码的每一侧发送线识别
编码表:0:1025Hz,1:1150Hz,2:1275Hz,3:1400Hz
4:1525Hz,5:1650Hz,6:1775Hz,7:1900Hz
8:2025Hz,9:2150Hz
打印输出～呼叫统计
机内贮存数据并可显示或打印
手动报告:各线呼叫统计
全部线汇总
各线自动报告
始发线
终接线
呼叫(尝试)次数 呼叫成功次数
被呼叫次数
延迟的拨号音次数 无拨号音次数
完成呼叫次数
无警告音次数 无语音路由确认次数
用户码报告次数
遇占线信号次数 无应答信号次数
振铃超时次数 平均拨号音延迟次数
平均后置拨号延迟次数 用户码报告次数
实时故障报告:发生时显示或打印
贮存最近100个故障情况
故障情况包括:类型,所在线,发生时间
故障类型分为:慢拨号音
无拨号音
无警告音
路由确认失败
无应答信号
振铃超时
占线
用户码报告
呼叫程序,源文件和线型
呼叫程序组数量:4组,贮存在非易失发生存贮器中
源文件数量:6个
呼叫程序数量:480个,存贮器驻存
线型数量:最多4种
性能:呼叫程序参量可从前面板键盘或经由遥控加以改
变
随机提供通用测试源文件
一般特性
显示:高分辨点阵图形能力
显示格式:40字符/行,16行
用户界面:菜单驱动,窗口方式
设备状态;LEDs:指示功能变化,设备运行状态(起始,结
束)
线状态:基本AM2-Classic单元64LEDs
线状态显示 暗:线闲置,绿:始发线摘机
黄:终接线摘机,红:线障碍
键板:29键,4软键
音频监听:立体声输出(600Ω)和内部扬声器,两个音量控
制调节通道电平.
RS232C/V.24端口:两个串行口(主和辅),三线全双工
电源:50W,90～264VAC,50～60Hz
尺寸:43.0CM长×18.5CM宽×29.5CM高
重量:8.2Kg
特点:
AM2-Classic测试仪坚固轻便,使用灵活,容易操作。
AM2-Classic装有高分辨率显示器,仪器操作全部菜单
驱动。使用4个菜单选择键和4个光标(箭头)键引导菜单
。用户可以使用前面板上的键现场阻态、控制仪器,进
行各种测试。
与被测交换机的连接通过仪器前面的16个RJ-45连接
器实现。
前面板上的多色LEDs一目了然地指示各线装态--不同
的颜色指明某线挂机/摘机状态,该线是始发还是终接呼
叫,是否存在故障。呼叫可以以随机或同步操作模式产
生。
具有音量控制的机内扬声器可用于在线监听一或二线
的工作情况。前面板立体声耳机扦口也可用做外部音
频监听，使用时一线接入左声道，任意另一线接入右
声道。
AM2-Classic系统中的每一线具有自己的信号发送和语
音路由确认电路,相互独立,无共享资源,所以呼叫容量只
受限于被测交换机。
|
