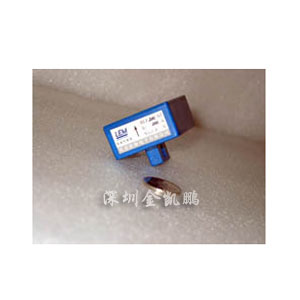

电流传感器BLFK200-S4/SP4 系列
用于测量直交流及脉冲电流原副边之间高度绝缘。
电流传感器BLFK200-S4/SP4 特性
· 应用霍尔效应的开环电流传感器
· 原副边回路电绝缘
· 母排安装或盘式安装
· 符合UL 94-V0标准的绝缘外壳
电流传感器BLFK200-S4/SP4 优势
· 最佳的性能/价格比
· 耗电省
· 安装简便
· 体积小,重量轻
· 原边与副边之间高度绝缘
· 穿孔结构,无插入损耗
电流传感器BLFK200-S4/SP4 应用
· 变频调速系统
· 电焊机
· 通讯电源
· 不间断电源UPS
· 斩波器
· 电化学
电流传感器BLFK200-S4/SP4 选项
· PCB安装
· 电缆线连接
更多型号：
LEM(莱姆) 电流传感器 BLF50-S7
LEM(莱姆) 电流传感器 BLF200-S5
LEM(莱姆) 电流传感器 BLF200-S4
LEM(莱姆) 电流传感器 BLF200-S4/SP2
LEM(莱姆) 电流传感器 BLF200-S4/SP4
LEM(莱姆) 电磁能传感器 BLF100-3P3
IPN = 50...600A
电参数
BLFK200-S4/SP4 BLF200-S7 BLF400-S7 BLF600-S7
BLF100-S7 BLF300-S7 BLF500-S7
IPN 原边额定电流 50 100 200 300 400 500 600 A
IP 原边电流测量范围 150 300 600 900 900 900 900 A
VSN 副边额定电压 4 V
Vc 电源电压± 15(±5%) V
Ic 电流消耗 15 mA
Vd 绝缘测试交流电压有效值 50 Hz, 1 分钟3 KV
精度- 动态性能参数
eL 线性度1 %IN
VO E 电失调电压(TA=25℃) 20 mV
VO M 磁失调电压(IP
→0) 20 mV
VOT 温度漂移失调电压 < 10-3 / ℃ VSN
增益值 < 2×10-3 / ℃ VSN
tr 反应时间<3 μs
di/dt di/dt 跟随精度 50 A/μ s
f 频带宽度(－3dB) DC .. 50 KHz
一 般 参 数
TA 工作环境温度-10.. + 80 °C
TS 贮存环境温度- 25 .. + 85 °C
m 重量约60 g
RL 负载电阻≥10K Ω
LEM的产品被广泛应用于众多领域，如工业、铁路、能源与自动化以及汽车领域。
工业领域的应用
隔离状态下测量瞬时电流、电压值，可选择无触点、多股导线、夹持等方式测量电流，测量范围从0.1A到20000A。
10V到12000V的高压测量。
不同技术所需的特性，例如精度从几个ppm到几个百分点，或者是响应时间、带宽。
铁路领域的应用
隔离状态下测量瞬时电流、电压值。
可选择无触点、母线排、夹持等方式测量电流，测量范围从0.1A到20000A。
10V到6400V的高压测量。
安装高度灵活的模块化设计，以满足铁路系统的不同市场需求。
达到高性能指标（精度从0.2%到2.7%，短路响应时间从几毫秒到几微秒）。
宽温度范围、高绝缘耐压及电磁兼容性设计，满足不同国家铁路标准。
机车车载电能检测领域的应用
用于机车用电计量的EM4T电能表，在欧洲铁路网的应用中得以证实。它是一个被认可的独立测量系统，用于测量车载系统的单相能量。
能源与自动化领域的应用
LEM集成传感器将先进的交流、直流感应技术和信号调节电路（有效值、真实值、阈值检测等）积于一身。
输出开关信号、继电器形式信号、电气隔离式标准信号（如直流0-5V、直流0-10V或者4-20mA），可直接连接到可编程控制器或监测设备。
LEM运用先进的技术和工艺，在生产过程中多次调节、校准，使产品达到市场所需的性能和质量标准。
电池监测领域的应用
该系列智能传感器测量电池电压、内部温度和内部阻抗。在电池放电过程中也可以提供电池电压和温度。这些数据通过专门的串口连接到控制系统总线进行传输。
汽车领域的应用
LEM专门研制了用于汽车的电流传感器。可用于小轿车、公交车及卡车的电源管理和电机驱动。LEM产品有助于节能和环保，通过对高能耗应用领域的电流控制，LEM产品将努力减小能量消耗
