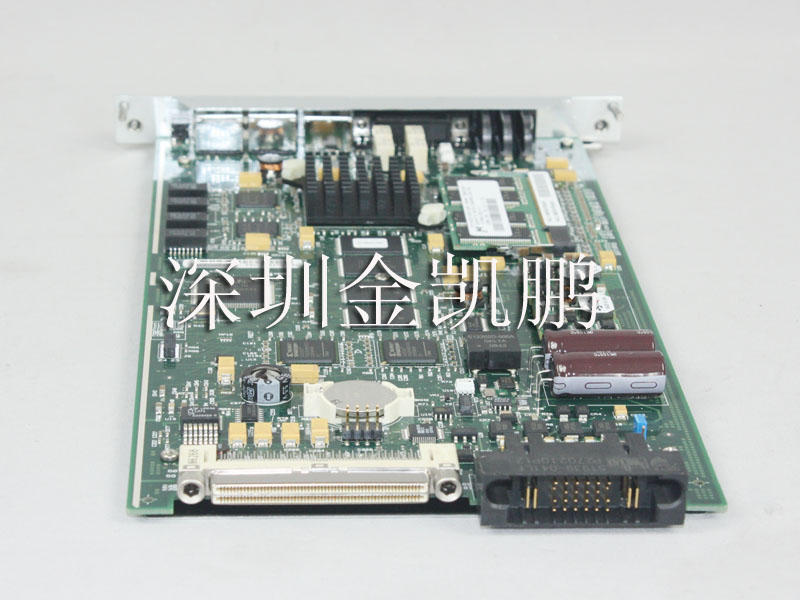

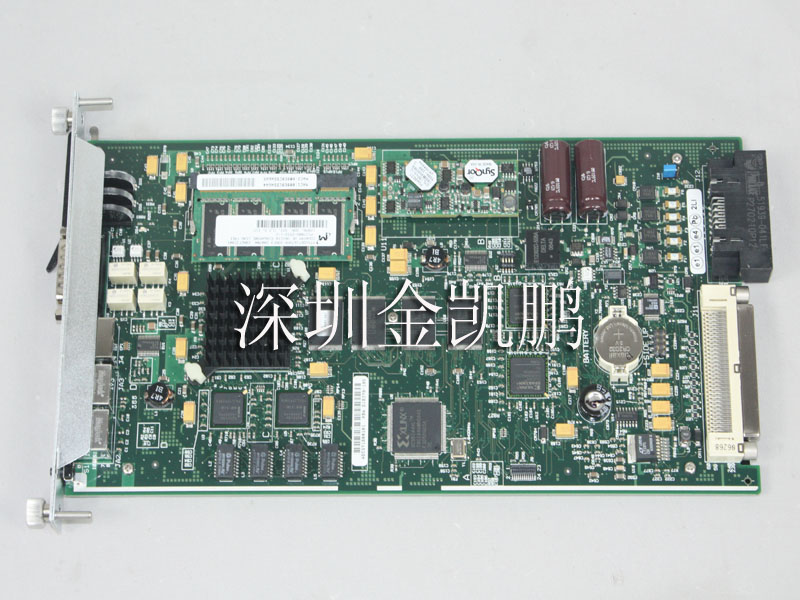

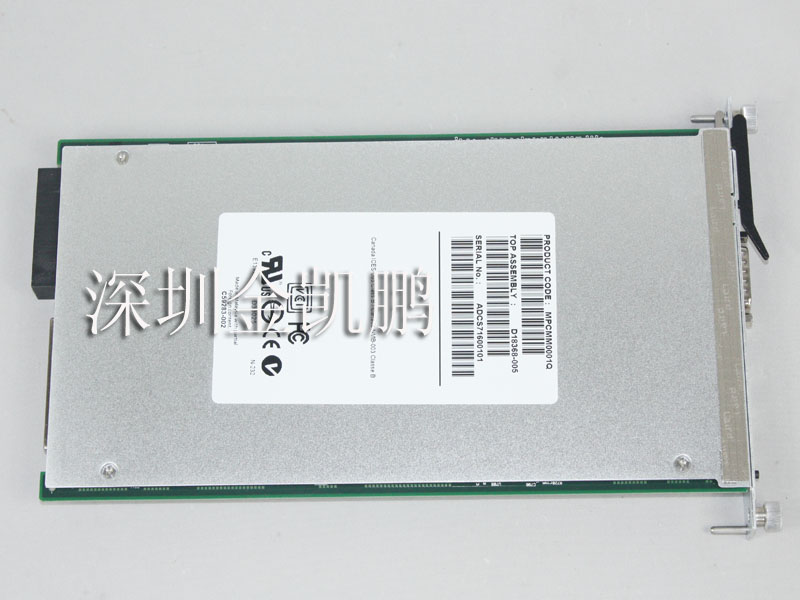

Intel Dialogic MPCMM0001Q 机箱管理模块
符合AdvancedTCA规范
Intel Dialogic MPCMM0001QQ 机箱管理模块机箱管理是在模块化AdvancedTCA计算平台中提供最大服务可用性的一项关键要求。Intel Dialogic MPCMM0001Q 机箱管理模块 MPCMM0001 机箱管理模块(CMM)符合AdvancedTCA规范和PICMG 3.0规范，并对机箱中的子组件进行高度可靠的硬件管理。
Intel Dialogic MPCMM0001Q机箱管理模块机箱管理
Intel Dialogic MPCMM0001Q监控机箱资源和环境状况，并在管理模块检测到“越界”情况(如低电压或高温)时，提供运行情况测量手段和报警手段。它确定要监控的机箱组件，并利用智能平台管理界面(IPMI)标准，通过一种创新的报告机箱内特定模块或板卡的测量数据MPCMM0001模块还定义平台硬件和系统软件之间的接口，以支持较高级别的管理接口。
Intel Dialogic MPCMM0001Q机箱管理模块主要特点
• 全面监控运行情况、状态、状态变化以及组件是否存在
• 兼容第三方符合PICMG 3.x的组件和符合IPMI的组件
• 支持多种管理接口，其中包括:
-远程管理控制协议(RMCP)
-远程过程调用(RPC)
-简单网络管理协议(SNMP)版本1和版本3的Get、Set和Trap
-智能平台管理总线(IPMB)上的IPMI 1.5
-串行端口、Telnet和SSH Secure Shell上的命令行接口(CLI)
• 在一种创新的混合双星拓扑结构中，利用IPMI带外管理节点刀片
• 能够运行其他基于Linux的应用程序和脚本
• 为所有基于IPMI的现场可更换组件提供热交换支持
• 一个机箱内支持多达16个板卡插槽，还有其他机箱子组件(如风扇盘子和电源模块)
• 通过两个CMM实现完全同步和故障转移支持
• 双10/100以太网(前面板或后面板接入，或者路由到背板)
• RS-232(前面板或后面板接入)
• DB15电信报警接口(前面板或后面板接入)
• 基于Dialogic XScale技术: 未来的软件版本可提供新的增强功能
Intel Dialogic MPCMM0001Q 机箱管理模块主要设计要素
• 高可用性
• 使用两个CMM时，它们将以冗余活动/备用模式工作。在此配置中，一个CMM处于活动模式，而另一个以热备用模式保持完全同步，假如活动的CMM停止使用，后者就可以顺利接替。冗余CMM可热交换，因而简化了更换工作，并最大限度地缩短维修时间。
• 混合双IPMI星型拓扑结构保护
• MPCMM0001模块用一种星型拓扑结构，为机箱内的每个基于IPMI的板卡插槽提供冗余的点对点连接。CMM充当整个机箱的主要底板管理控制器(BMC)也称为机框管理控制器(ShMC)，控制星型结构的任意两点(包括组件和板卡插槽)之间的通信量。它还确保，未经CMM许可，任何单个处理器板卡或应用程序均不能管理体制或控制机箱内的其他处理器板卡。
• 输入/输出
• MPCMM0001 CMM支持后面板I/O卡或机箱内置的后面板I/O。前面支持多种I/O。
• 双10/100Mbps以太网控制器，支持通过软件与前面板、后转达换模块或符合PICMG 3.0的背板进行个别路由连接
• 一个由干触点继电器警报驱动的15针电信连接器(前部或后部)，以及三个独立的淡黄色LED(指示“关键”事件、“重要”事件和“一般”事件)，这些LED产生连续输出，直到按下或通过软件关闭前面板警报切断按钮
• 一个位于前面板或后面析的RS-232串行端口，提供访问CLI的串行控制台

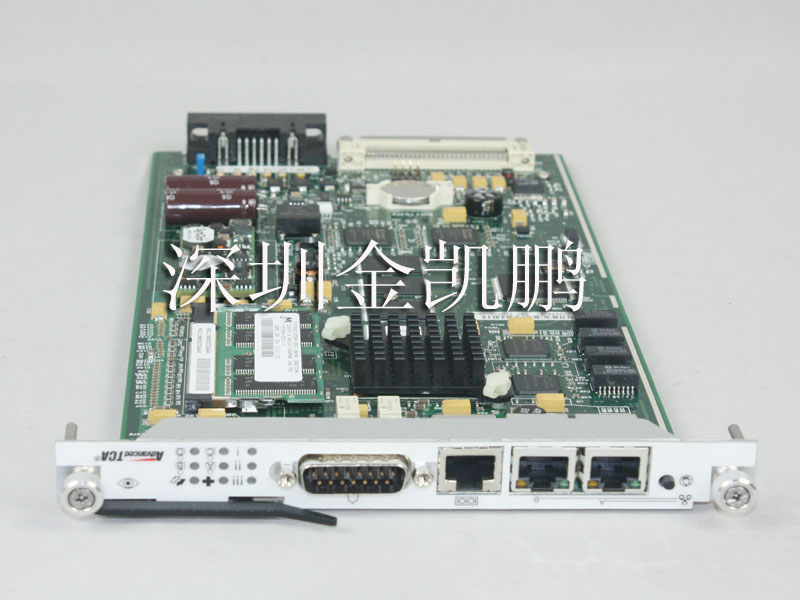

• 九个前面板指示灯LED，其中包括四个用户可控制的LED
Intel Dialogic MPCMM0001Q 机箱管理模块技术规范
• PICMG 3.0规范
• NEBS 3级标准和ETSI
• IPMI v1 .5版规范
|
