1 可插拔模块简介
1.1 H3C系列交换机支持的可插拔模块类型
H3C系列交换机支持的可插拔模块类型如表1-1所示。
表1-1 可插拔模块类型
可插拔模块类型 说明 接口类型
CFP模块 CFP光模块 40G CFP光收发一体模块 LC接口
QSFP+模块 QSFP+光模块 40G QSFP+光收发一体模块 MPO接口
QSFP+电缆 用于40G QSFP+端口间的互连 -
QSFP+ to SFP+电缆 用于40G QSFP+端口与4个10G SFP+端口间的互连 -
SFP+模块 万兆SFP+光模块 万兆SFP+光收发一体模块 LC接口
SFP+电缆 用于SFP+端口间的互连 -
SFP（Small Form-factor Pluggable，小型封装可热插拔）模块 千兆SFP光模块 小型封装可热插拔光收发一体模块（Transceiver） LC接口
百兆SFP光模块
单纤双向SFP模块 千兆BIDI光模块 BIDI（Bi-direction，双向传输）光收发一体模块 LC接口
百兆BIDI光模块
BIDI GEPON OLT光模块 BIDI GEPON OLT光收发一体模块 SC接口
千兆CWDM光模块 千兆CWDM（Coarse Wavelength Division Multiplexing，粗波分复用）光收发一体模块 LC接口
SFP电口模块 - RJ-45接口
XFP（10-Gigabit Small Form-factor Pluggable，万兆以太网接口小型封装可热插拔）模块 万兆以太网接口小型封装可热插拔光收发一体模块 LC接口


•H3C系列交换机的不同产品可支持的可插拔模块类型不同，具体请参见各产品安装手册。
•可插拔模块的种类随着时间变化有更新的可能性，所以，若您需要准确的模块种类信息，请咨询H3C公司市场人员或技术支援人员。

1.2 光模块概念介绍
1.2.1 简介
光模块用于光信号的传输，传输媒质为光纤。光纤传输方式损耗低，传输距离远，在长距离传输方面具有很强的优势。
H3C系列交换机支持多款不同规格的光模块，用户可以根据自己的需要选择合适的光模块，通过光纤进行数据传输。
目前常规通用的光模块主要是Transceiver（光收发一体模块），Transceiver的主要功能是实现光电/电光变换，包括光功率控制、调制发送，信号探测、IV转换以及限幅放大判决再生功能，此外还有些防伪信息查询、TX-disable等功能，常见的有：SFP、XFP、SFP+、QSFP+、CFP等。
1.2.2 传输速率（Data Rate）
传输速率指每秒传输比特数，单位Mb/s或Gb/s。H3C系列交换机所支持光模块主要提供以下几种级别的传输速率：100Mbps、1Gbps、10Gbps、40Gbps。
1.2.3 传输距离
光模块的传输距离分为短距、中距和长距三种。一般认为2km及以下的为短距离，10～20km的为中距离，30km、40km及以上的为长距离。
光模块的传输距离受到限制，主要是因为光信号在光纤中传输时会有一定的损耗和色散。
•损耗是光在光纤中传输时，由于介质的吸收散射以及泄漏导致的光能量损失，这部分能量随着传输距离的增加以一定的比率耗散。
•色散的产生主要是因为不同波长的电磁波在同一介质中传播时速度不等，从而造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端，导致脉冲展宽，进而无法分辨信号值。
因此，用户需要根据自己的实际组网情况选择合适的光模块，以满足不同的传输距离要求。
1.2.4 中心波长
中心波长指光信号传输所使用的光波段。目前常用的光模块的中心波长主要有三种：850nm波段、1310nm波段以及1550nm波段。
•850nm波段：多用于短距离传输
•1310nm和1550nm波段：多用于中长距离传输
1.2.5 光纤类型
1. 光纤模式（Fiber Mode）
按光在光纤中的传输模式可将光纤分为单模光纤和多模光纤两种。
•多模光纤(MMF，Multi Mode Fiber)，纤芯较粗，可传多种模式的光。但其模间色散较大，且随传输距离的增加模间色散情况会逐渐加重。多模光纤的传输距离还与其传输速率、芯径、模式带宽有关，具体关系请参见表1-2。其中，模式带宽（Modal bandwidth）指的是一段光纤所能通过的最大调制频率脉冲的调制频率和光纤长度的乘积，是一个可以体现多模光纤光学特性的综合指标。
表1-2 多模光纤规格表
光纤模式 传输速率（bit/s） 芯径 模式带宽（MHz*km） 传输距离
多模光纤 千兆 62.5/125μm - < 275 m
50/125μm - < 550 m
10G 62.5/125μm 160 < 26 m
200 < 33 m
50/125μm 400 < 66 m
500 < 100 m
2000 < 300 m
40G 50/125μm 2000 < 100 m
4700 < 150 m

•单模光纤(SMF，Single Mode Fiber)，纤芯较细，只能传一种模式的光。因此，其模间色散很小，适用于远程通讯。

H3C 千兆SFP光模块 SFP-GE-SX-MM850-A 直径
2. 光纤直径
光纤直径一般采用纤芯直径/包层直径的表示方法，单位μm。例如：9/125μm表示光纤中心纤芯直径为9μm，光纤包层直径为125μm。
H3C系列交换机推荐使用的光纤直径如下：
•G.652常规单模光纤：9/125μm
•G.655单模光纤：9/125μm
•常规多模光纤：62.5/125μm
•G.651多模光纤：50/125μm（多模VCSEL激光器选用）
1.2.6 接口连接器类型
接口连接器用于连接可插拔模块及相应的传输媒质。光纤连接器是光纤通信系统中不可缺少的无源器件，它的使用使得光通道间的可拆式连接成为可能，既方便了光系统的调测与维护，又使光系统的转接调度更加灵活。H3C系列交换机支持的光模块所采用的光纤连接器有三种：SC连接器、LC连接器和MPO连接器。

为了保护光纤连接器的清洁，请务必保证在未连接光纤时盖上防尘帽。

1. SC连接器
SC（Subscriber Connector Standard Connector，标准光纤连接器），外观图如图1-1所示。
图1-1 SC连接器外观图


2. LC连接器
LC（Lucent Connector or Local Connector，朗讯连接器），外观图如图1-2所示。
图1-2 LC连接器外观图


3. MPO连接器
MPO（Multi-fiber Push On）连接器，外观图如图1-3所示。
图1-3 MPO连接器外观图


1.2.7 接口指标
1. 输出光功率
输出光功率指光模块发送端光源的输出光功率，单位：dBm。
2. 接收灵敏度
接收灵敏度指的是在一定速率、误码率情况下光模块的最小接收光功率，单位：dBm。一般情况下，速率越高接收灵敏度越差，即最小接收光功率越大，对于光模块接收端器件的要求也越高。
3. 光饱和度
又称饱和光功率，指的是在一定的传输速率下，维持一定的误码率（10-10～10-12）时的最大输入光功率，单位：dBm。
需要注意的是，光探测器在强光照射下会出现光电流饱和现象，当出现此现象后，探测器需要一定的时间恢复，此时接收灵敏度下降，接收到的信号有可能出现误判而造成误码现象，而且还非常容易损坏接收端探测器，在使用操作中应尽量避免超出其饱和光功率。

对于长距光模块，由于其平均输出光功率一般大于其光饱和度，因此请用户使用时关注光纤使用长度，以保证到达光模块的实际接收光功率小于其光饱和度，否则有可能造成光模块的损坏。

1.3 电口模块概念介绍
1.3.1 千兆电口模块简介
H3C系列交换机支持一款千兆电口模块：SFP-GE-T。
千兆电口模块所采用的传输媒质为5类非屏蔽双绞线，相比光纤传输方式来说，双绞线传输的传输距离较短，只适用于小范围组网环境。
1. 传输距离
电信号在双绞线中的传输距离为100m，主要是因为电信号在双绞线中传输时存在衰减现象。
衰减（attenuation）是指经过一段时间或者距离后信号减弱。出现衰减的原因是：线缆本身对传输有一定的阻力，从而导致电线号沿线缆传输时逐渐减弱。若传输距离很长的话，信号强度会降得很低，致使信噪比降至可接受标准以下，无法正确分辨信号与噪声而产生误判。
因此，只有在传输距离较短的情况下才可以选择电口模块。
2. 接口连接器类型
千兆电口模块采用的连接器为RJ-45（Registered Jack，注册Jack）双绞线连接器。外观图如图1-4所示。
图1-4 RJ-45连接器外观图


表1-3 RJ-45 GE接口引脚分配
引脚号 信号 功能
1 MX_0+ 收发数据
2 MX_0- 收发数据
3 MX_1+ 收发数据
4 MX_2+ 收发数据
5 MX_2- 收发数据
6 MX_1- 收发数据
7 MX_3+ 收发数据
8 MX_3- 收发数据


2 CFP模块
2.1 CFP光模块
2.1.1 外观图
图2-1 CFP光模块外观示意图


2.1.2 具体型号及规格
CFP光模块的传输速率为40Gbps，采用LC连接器。
表2-1 CFP光模块属性
对外型号 中心波长（nm） Fiber Mode 光纤直径（µm） 传输距离 接口指标（dBm）
输出光功率 受压接收灵敏度 光调制幅度
LSUM1CFP0 1310 SMF 9/125 10km -7~2.3
(each lane)
≤8.3
(total) ≤-5.4
(each lane) ≤+3


•受压接收灵敏度是用一种称为受压（stressed）的信号进行接收器灵敏度的测试。所谓受压可理解为输入信号是有条件的，即信号中根据要求添加了垂直眼图关闭和抖动等特性。
•光调制幅度（OMA）定义为激光器发射逻辑电平“1”的功率和发射逻辑电平“0”的功率的差值，OMA直接反映了眼开度的大小。

H3C 千兆SFP光模块 SFP-GE-SX-MM850-A

3 QSFP+模块
3.1 QSFP+光模块
3.1.1 外观图
图3-1 QSFP+光模块外观示意图


3.1.2 具体型号及规格
QSFP+光模块的传输速率为40Gbps，采用MPO连接器。
表3-1 QSFP+光模块属性
对外型号 中心波长（nm） Fiber Mode 光纤直径（µm） 模式带宽（MHz*km） 传输距离 接口指标（dBm）
输出光功率 受压接收灵敏度 光饱和度
LSUM1QSFP+0 850 MMF 50/125 2000 100m -8.0～+2.4 ≤-5.4
(each lane) +3.0
4700 150m

3.2 QSFP+电缆
3.2.1 外观图
图3-2 QSFP+电缆外观示意图


3.2.2 具体型号及规格
表3-2 QSFP+电缆属性
对外型号 线缆长度 传输速率 线缆类型 说明
LSWM1QSTK0 1m 40Gbps QSFP+电缆 用于40G QSFP+端口间的互连
LSWM1QSTK1 3m
LSWM1QSTK2 5m

3.3 QSFP+ to SFP+电缆
3.3.1 外观图
QSFP+ to SFP+电缆：一端是1个QSFP+模块；另一端分成4个SFP+模块。QSFP+ to SFP+电缆外观示意如图3-3所示。
图3-3 QSFP+ to SFP+电缆示意图


3.3.2 具体型号及规格
表3-3 QSFP+ to SFP+电缆属性
对外型号 线缆长度 传输速率 线缆类型 说明
LSWM1QSTK3 1m 40Gbps 40G QSFP+ to 4x10G SFP+电缆 用于40G QSFP+端口与4个10G SFP+端口间的互连
LSWM1QSTK4 3m
LSWM1QSTK5 5m


H3C 千兆SFP光模块 SFP-GE-SX-MM850-A

4 SFP模块
4.1 千兆SFP光模块
4.1.1 外观图

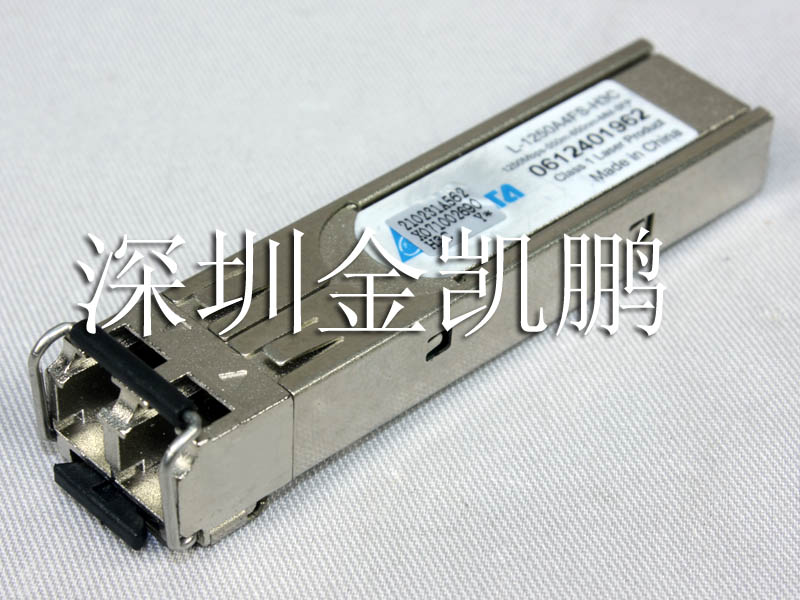

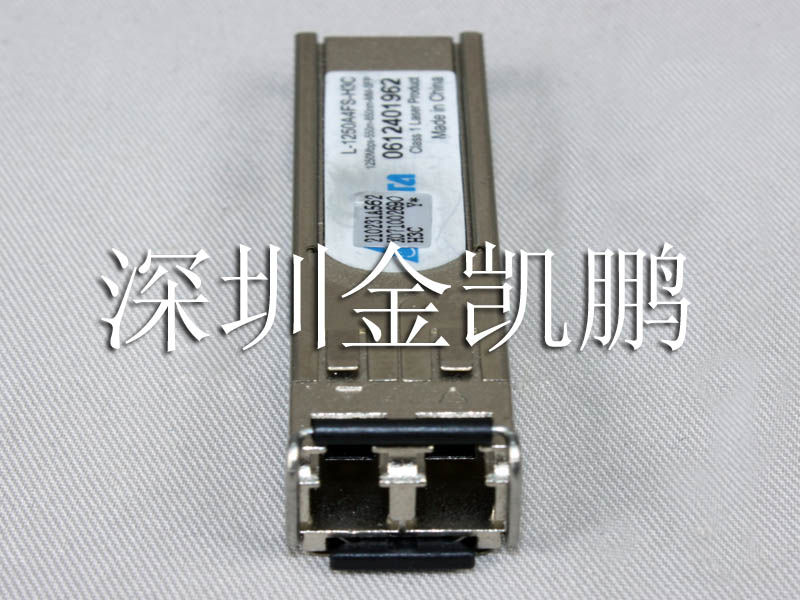

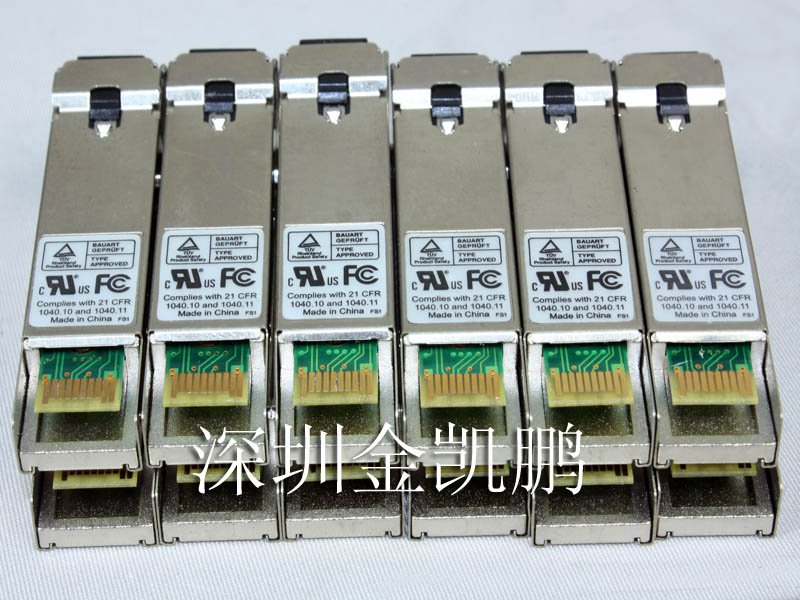

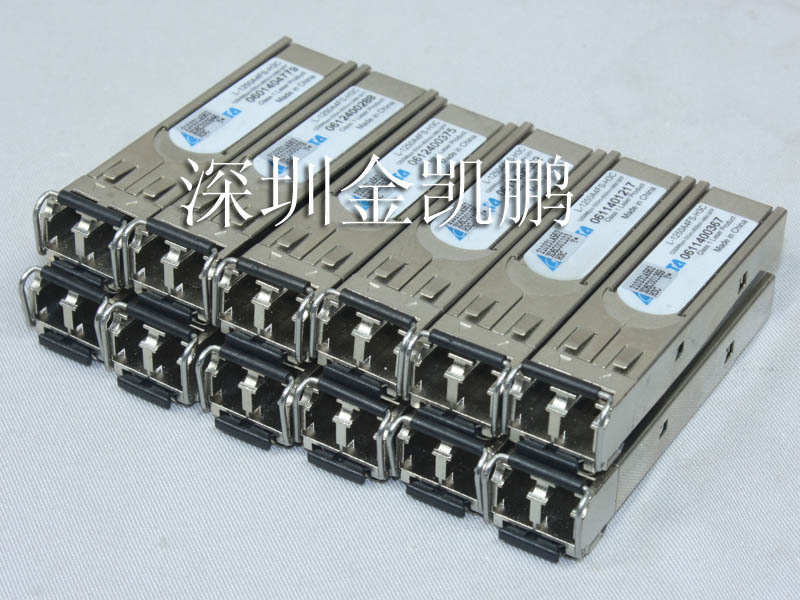

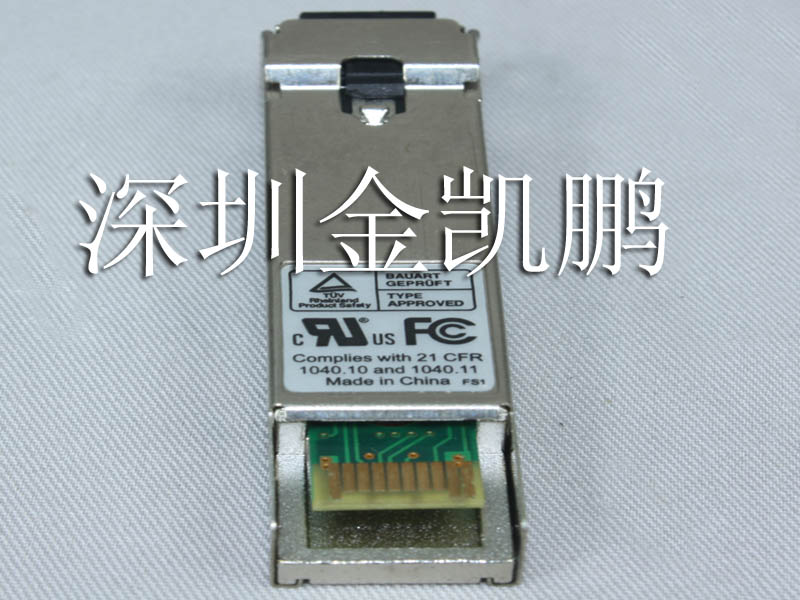

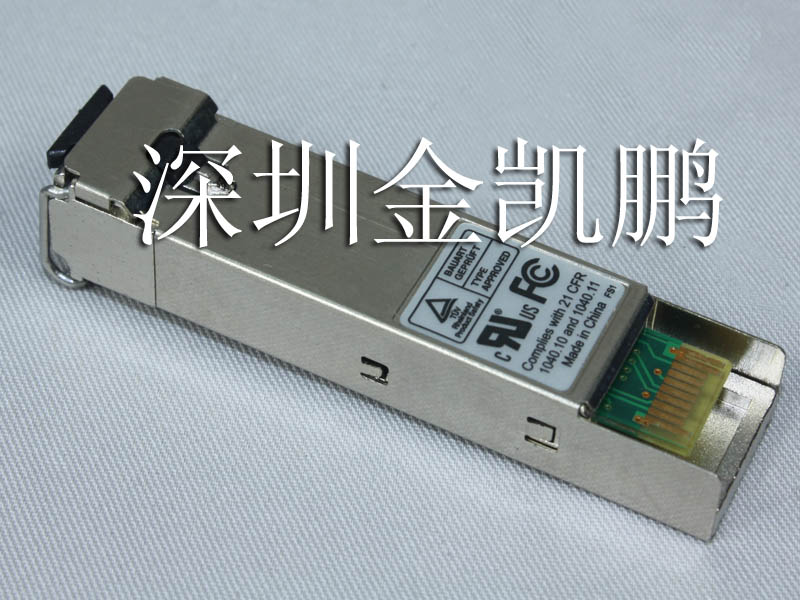

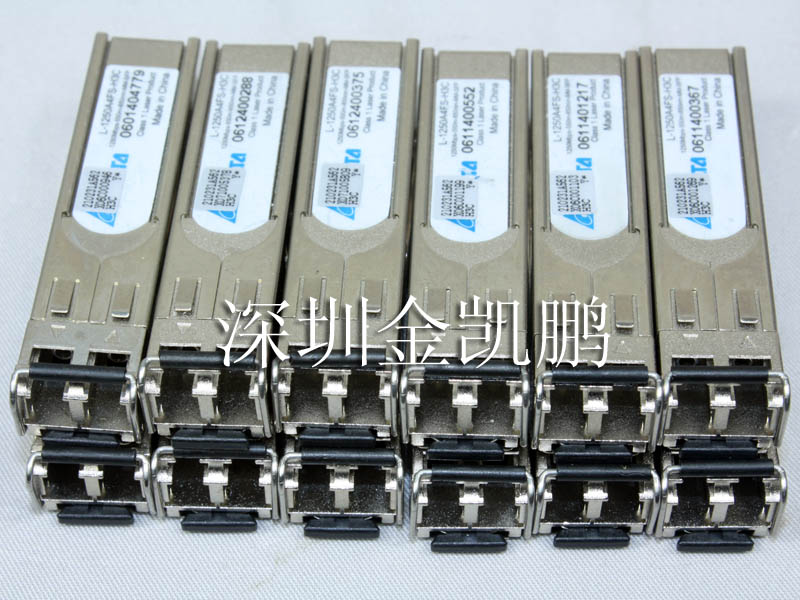

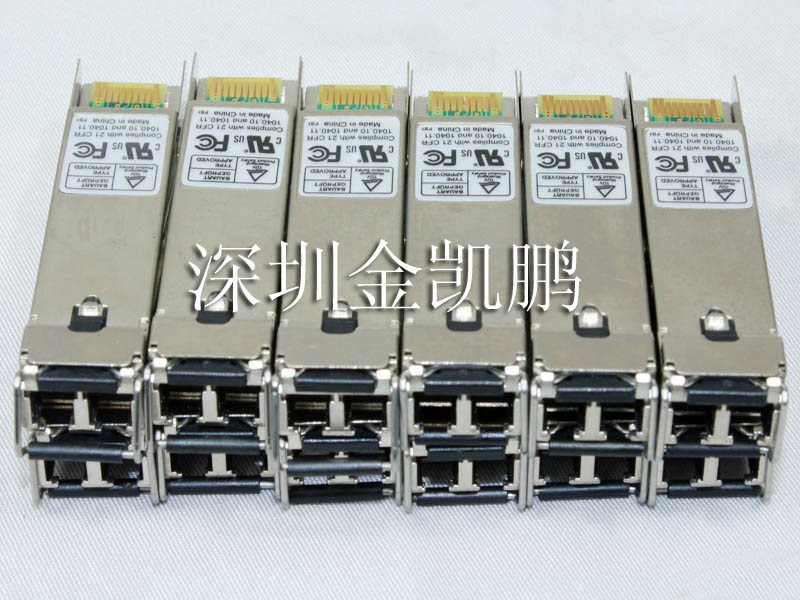

图4-1 千兆/百兆SFP光模块外观示意图


4.1.2 具体型号及规格
千兆SFP光模块的传输速率为1250Mb/s，均采用LC连接器。
表4-1 千兆SFP光模块属性
对外型号 中心波长(nm) Fiber Mode 光纤直径（µm） 传输距离 接口指标（单位：dBm）
输出光功率 接收灵敏度 光饱和度

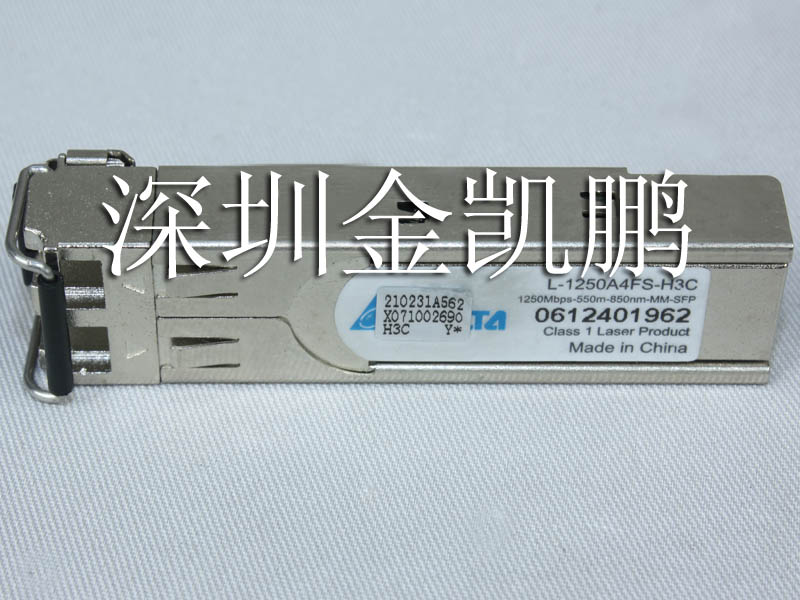

SFP-GE-SX-MM850-A 850 MMF 50/125 550m -9.5～0 ≤-17 ≤-3
62.5/125 275m
SFP-GE-LX-SM1310-A 1310 SMF 9/125 10km -9.5～-3 ≤-19
SFP-GE-LH40-SM1310 40km -2～+5 ≤-22
SFP-GE-LH40-SM1550 1550 40km -4～+1 ≤-21
SFP-GE-LH70-SM1550 70km -4～+2 ≤-22
SFP-GE-LH100-SM1550 100km 0～5 ≤-30 ≤-9

4.2 百兆SFP光模块
4.2.1 外观图
外观图如图4-1所示。
4.2.2 具体型号及规格
百兆SFP光模块的传输速率为155Mb/s，均采用LC连接器。
表4-2 百兆SFP光模块属性
对外型号 中心波长(nm) Fiber Mode 光纤直径（µm） 传输距离 接口指标（单位：dBm）
输出光功率 接收灵敏度 光饱和度
SFP-FE-SX-MM1310-A 1310 MMF 50/125 2km -19～-14 ≤-30 ≤-14
62.5/125
SFP-FE-LX-SM1310-A SMF 9/125 15km -15～-8 ≤-28 ≤-7
SFP-FE-LH40-SM1310 40km -5～0 ≤-34 ≤-9
SFP-FE-LH80-SM1550 1550 80km -5～0 ≤-34 ≤-10

4.3 千兆/百兆BIDI模块
4.3.1 外观图
图4-2 千兆/百兆BIDI模块外观示意图


4.3.2 具体型号及规格
千兆BIDI模块的传输速率为1250Mb/s，百兆BIDI模块的传输速率为155Mb/s，千兆/百兆BIDI模块均采用LC连接器。
表4-3 千兆/百兆BIDI模块属性
类型 对外型号 中心波长(nm) Fiber Mode 光纤直径（µm） 传输距离 接口指标（单位：dBm）
发送端（TX） 接收端（RX） 输出光功率 接收灵敏度 光饱和度
千兆BIDI模块 SFP-GE-LX-SM1310-BIDI 1310 1490 SMF 9/125 10km -9～-3 ≤-18.7 ≤-3
SFP-GE-LX-SM1490-BIDI 1490 1310
百兆BIDI模块 SFP-FE-LX-SM1310-BIDI 1310 1550 SMF 9/125 15km -15～-8 ≤-31 ≤-3
SFP-FE-LX-SM1550-BIDI 1550 1310


•BIDI模块发送和接收两个方向使用不同的中心波长，从而实现光信号在同一根光纤内的双向传输。
•BIDI模块必须成对使用，例如若一端使用了SFP-GE-LX-SM1310-BIDI，另外一端就必须使用SFP-GE-LX-SM1490-BIDI；若一端使用了SFP-FE-LX-SM1310-BIDI，另外一端就必须使用SFP-FE-LX-SM1550-BIDI。

4.4 BIDI GEPON OLT光模块
4.4.1 外观图
图4-3 BIDI GEPON OLT光模块外观示意图


4.4.2 具体型号及规格
BIDI GEPON OLT光模块的传输速率为1250Mb/s，均采用SC连接器。
表4-4 BIDI GEPON OLT光模块属性
对外型号 中心波长(nm) Fiber Mode 光纤直径（µm） 传输距离 接口指标（单位：dBm）
发送端（TX） 接收端（RX） 输出光功率 接收灵敏度 光饱和度
SFP-GE-PX10-D-SM1490-A 1490 1310 SMF 9/125 10km -3～+2 ≤-24 ≤-3
SFP-GE-PX20-D-SM1490-A 1490 1310 SMF 9/125 20km +2～+7 ≤-30 ≤-10
SFP-GE-PX20-D-SM1490-M 1490 1310 SMF 9/125 20km +2～+7 ≤-28 ≤-6


•BIDI GEPON OLT光模块是一种专用于EPON OLT端设备的千兆SFP模块。需要注意的是通过SFP-GE-PX10-D-SM1490-A模块传输的光信号只能用于10公里版本的ONU设备。
•在测试EPON OLT、ONU端口的光功率时请使用EPON专用的光功率计（H3C使用的光功率计型号为JDSU OLP-57），以确保测量结果准确。

4.5 千兆CWDM模块
4.5.1 外观图
图4-4 千兆CWDM模块外观示意图


4.5.2 具体型号及规格
千兆CWDM模块的传输速率为1250Mb/s，均采用LC连接器。
表4-5 千兆CWDM模块属性
对外型号 中心波长(nm) Fiber Mode 光纤直径（µm） 传输距离 接口指标（单位：dBm）
输出光功率 接收灵敏度 光饱和度
SFP-GE-LH70-SM1470-CW 1470 SMF 9/125 70km 0～+5 ≤-23 ≤-3
SFP-GE-LH70-SM1490-CW 1490
SFP-GE-LH70-SM1510-CW 1510
SFP-GE-LH70-SM1530-CW 1530
SFP-GE-LH70-SM1550-CW 1550
SFP-GE-LH70-SM1570-CW 1570
SFP-GE-LH70-SM1590-CW 1590
SFP-GE-LH70-SM1610-CW 1610


千兆CWDM模块采用CWDM技术，可以通过外接波分复用器，将不同波长的光信号复合在一起，通过一根光纤进行传输，从而节约光纤资源。同时，接收端需要使用波分解复用器对复合光信号进行分解。

4.6 SFP电口模块
4.6.1 外观图
图4-5 SFP电口模块外观示意图


4.6.2 具体型号及规格
表4-6 SFP电口模块属性
对外型号 Data Rate 传输距离 外接线缆类型 接口连接器类型
SFP-GE-T 1250Mb/s 100m 5类非屏蔽双绞线 RJ-45

H3C 千兆SFP光模块 SFP-GE-SX-MM850-A

5 SFP+模块
5.1 万兆SFP+光模块
5.1.1 外观图
图5-1 万兆SFP+光模块外观示意图


5.1.2 具体型号及规格
万兆SFP+光模块的传输速率为10.31Gb/s，均采用LC连接器。
表5-1 万兆SFP+光模块属性
对外型号 中心波长(nm) Fiber Mode 光纤直径（µm） 模式带宽（MHz*km） 传输距离 接口指标（dBm）
输出光功率 接收灵敏度 光饱和度
SFP-XG-SX-MM850-A 850 MMF 50/125 2000 300m -7.3～-1 ≤-7.5 +0.5
500 82m
400 66m
62.5/125 200 33m
160 26m
SFP-XG-LX220-MM1310 1310 MMF 62.5/125 500 220m -6.5～+0.5 ≤-6.5 +1.5
50/125 500 220m
400 100m
SFP-XG-LX-SM1310 SMF 9/125 - 10km -8.2～+0.5 ≤-10.3 +0.5
SFP-XG-LH40-SM1550 1550 SMF 9/125 - 40km -4.7～+4 ≤-14.1 -1.0

5.2 SFP+电缆
5.2.1 外观图
图5-2 10GE SFP+电缆外观示意图


5.2.2 具体型号及规格
表5-2 10GE SFP+电缆属性
对外型号 线缆长度 Data Rate 线缆类型 说明
LSWM2STK 1.2 m 10.31Gb/s SFP+电缆 专用于SFP+端口间的互连
LSWM3STK 3 m
LSTM1STK 5 m
LSTM2STK 7m

H3C 千兆SFP光模块 SFP-GE-SX-MM850-A

6 XFP模块
6.1 外观图
图6-1 XFP模块外观示意图


6.2 具体型号及规格
XFP光模块均采用LC连接器。
表6-1 XFP模块属性
对外型号 中心波长(nm) 传输速率（Gbps） Fiber Mode 光纤直径(µm) 模式带宽（MHz*km） 传输距离 接口指标（单位：dBm）
输出光功率 接收灵敏度 光饱和度
XFP-SX-MM850 850 10.31 MMF 50/125 2000 MHz*km 300m -7.3～-1.08 ≤-11.1 ≤-1
62.5/125
XFP-POS-LH10-SM1310 1310 9.95~10.7 SMF 9/125µm - 10km -6～-1 ≤-14.4 ≤0.5
XFP-LX-SM1310 10.31 10km -8.2～+0.5 ≤-12.6 ≤0.5
XFP-LH40-SM1550-F1 1550 9.95～10.7 40km -1.0～+2 ≤-14.1 ≤-1
XFP-LH80-SM1550 9.95~10.7 80km -1.0～+3 ≤-24 ≤-7
XFP-LX-SM1538.98 1538.98 9.95~11.1 80km -1.0～+3 ≤-24
@9.95Gb/s ≤-7
≤-22
@11.1Gb/s
XFP-LX-SM1539.77 1539.77 80km -1.0～+3 ≤-24
@9.95Gb/s ≤-7
≤-22
@11.1Gb/s
XFP-LX-SM1540.56 1540.56 80km -1.0～+3 ≤-24
@9.95Gb/s ≤-7
≤-22
@11.1Gb/s
XFP-LX-SM1542.14 1542.14 80km -1.0～+3 ≤-24
@9.95Gb/s ≤-7
≤-22
@11.1Gb/s
XFP-LX-SM1542.94 1542.94 80km -1.0～+3 ≤-24
@9.95Gb/s ≤-7
≤-22
@11.1Gb/s
XFP-LX-SM1558.98 1558.98 80km -1.0～+3 ≤-24
@9.95Gb/s ≤-7
≤-22
@11.1Gb/s
XFP-LX-SM1559.79 1559.79 80km -1.0～+3 ≤-24
@9.95Gb/s ≤-7
≤-22
@11.1Gb/s
XFP-LX-SM1560.61 1560.61 80km -1.0～+3 ≤-24
@9.95Gb/s ≤-7
≤-22
@11.1Gb/s
