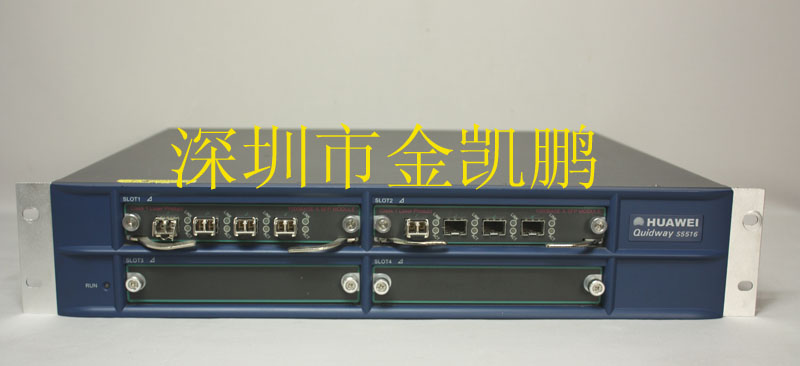

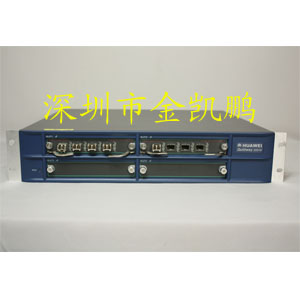

Quidway S5516企业核心路由交换机
Quidway® S5516 是华为公司推出一款L2/L3以太网交换机具最多提供16GE，支持全线速转发（24Mpps）的2/3层以太网交换机。采用盒式设计，模块化结构，提供4×1000Base-SX模块（多膜光口），4×1000Base-LX模块（10Km单膜光口），4×1000/100/10Base-T模块（10/100/1000兆自适应电口），可根据用户需要灵活配置。
Quidway S5516 接口配置：
• 4个SLOT，支持接口类型如下
4×1000Base-Sx 接口单元
4×1000Base-Lx 接口单元
4×1000/100/10Base-T 接口单元
4×STACK MATRIX堆叠矩阵模块
Quidway® S5516核心路由交换机的主要特点：
高性能:
24MPPs转发能力，32G交换容量，16GE的端口容量，32K路由表项支持，硬件地址学习、支持16K MAC地址表项，4K VLAN支持，支持最多16端口的Port Trunk，最多16个Port Trunk组。
高性价比:
Quidway® S5516 L2/L3以太网交换机是采用当今最先进的ASIC技术，产品集成度高，大大降低了产品造价。
Quidway S5516配置灵活:
四插槽的模块化结构，用户可以根据网络需求选择不同的光电千兆接口，进行灵活配置。
Quidway S5516强大的组网能力
Quidway® S5516 L2/L3以太网交换机可以提供千兆到桌面，中/小企业核心，大企业汇聚，LAN接入，宽带小区接入等多种组网方案，能够满足不同的用户不同的组网需求。
Quidway S5516高可靠性的供电解决方案
提供110V/220V宽范围电源，-48V直流供电，冗余电源支持。
提供基于最长匹配的全线速3层交换
解决了早期交换机采用精确匹配交换技术所带来的问题（交换表放在高速缓存中，如果报文命中则可以获得较高的交换速度，但如没有命中，则将进行软件转发），可以做到逐包查表，逐包交换保证了所有报文均获得相同的转发性能。可达到24MPPS（packet per second）的2/3层转发能力。
强大的IP路由支持
32K路由表项，支持OSPF，RIP I/II等路由协议。
支持丰富的2层协议：
提供RSTP，避免环路冗余；
支持802.1q，提供4KVLAN和VLAN Trunk支持；
支持GVRP（GARP VLAN Registration Protocol），提供VLAN的自动注册；
提供802.3x流控机制；
半双工模式支持反压（Back Pressure）流控；
支持端口聚合；
基于2/3/4层的流规则过滤器，提供丰富的ACL安全机制，线速过滤能力。
提供丰富的QoS策略：
Quidway S5516提供了基于端口的流量限制（Generic Traffic Shaping）可根据需要限制端口流量；
提供128个流分类（Traffic Class），因而用户可根据实际需要为不同的用户群组或不同的业务类型分配不同的队列优先级，带宽控制（以64Kpbs为步长单位进行调整）；
提供Diffserv支持，可以根据2、3、4层特性，调整IP DSCP域，为骨干网络实现基于DSCP的IP转发提供支撑；
Quidway S5516提供基于数据流（Flow，根据2、3、4层报文头的信息确定）的带宽共享算法，保证每一个通信应用均可获得公平的流量分配，保证了各主机之间通信的公平性；
提供WRR（Weighted Round Robin）队列调度策略；
可根据IP DSCP信息，802.1p信息，VLAN信息，2/3层转发表信息，配置出报文（Outgoing Packet）的802.1p优先级与配置转发队列优先级。
提供DHCP中继功能（DHCP Relay）功能
提供次功能可为跨网段的主机动态配置成为可能，使得DHCP的应用得到了极大的扩展。
Quidway S5516采用华为公司统一的VRP平台
VRP平台提供了大量的维护、调试命令，和日志功能，为产品的开通，维护，故障诊断提供了丰富的手段；Quidway S5516与Quidway®路由器的配置风格一脉相承，用户培训成本大大降低。
强大方便的网络管理维护功能
支持华为公司开发的iManager N2000/Quidview网管系统，并可支持Open View等通用网管平台集成华为网管系统实现对华为设备的统一管理。
体系结构 1. 19inch标准机箱
2. Quidway S5516全双工32G交换能力
二层功能 • 16K MAC地址表项
• 4K全局VLAN支持，4K端口VLAN交换
• 支持802.1d生成树、快速生成树
• 支持802.3x流控
• 支持全局VLAN(802.1Q)：最大4096个
三层协议 • 路由协议：RIP，OSPF，IS-IS，静态路由等
• 支持32K路由项
• 强大的流分类，每个接口板支持128个流队列
接口 • 最大16个GigabitEthernet接口;
• 1000/100/100M自适应
• Quidway S5516支持4端口堆叠矩阵模块
管理方便 • 支持华为公司HGMP协议，实现设备集群管理
• 支持堆叠模块，可与3000系列混合堆叠，端口扩展更加灵活，管理更加方便
网管 • 采用框架化的华为网管平台iManager，支持SNMP(V3)协议和客户机/服务器体系结构，可独立运行于UNIX（SUN，HP）、ORACLE/SYBASE环境中，亦可嵌入用户已有的商用网管平台如HPOpenView、TivoliNetView）；
• 提供动态拓扑管理、故障管理、性能管理、配置工具、设备日志管理、网管系统本身运行监控、安全和用户管理等功能；
• 提供多语言支持
Quidway® S5516 L2/L3以太网交换机特性参数：
属性 描述
CPU MPC860
FLASH 8/16MB
SDRAM 128/256MB
选配模块 4端口千兆短波光接口板
4端口千兆长波光接口板
4端口千兆电接口板
交换容量 32Gbps
端口容量 16*1Gbps
包处理能力 24Mpps
组播 支持IGMP SNOOPING，GMRP
生成树协议 支持RSTP
QoS（服务类型） 支持
MAC地址表 16K
IP路由表 32K
网络管理 支持SNMP、RMON、SMON
Console Port 允许用户通过串行口配置交换机
登录用户口令保护
统计信息、状态信息即时刷新
简洁易用的配置界面
VLAN 4096
VLAN Trunk 支持
端口聚合 支持
电源及功耗 输入电压允许范围：100V~240V AC 50/60Hz 或 -40V ~ -60V DC
功耗：80 W
环境要求 工作温度：0 ~ 50 ℃
储存温度：-30 ~ 60 ℃
相对湿度：5 ~ 95% 无凝结 |
