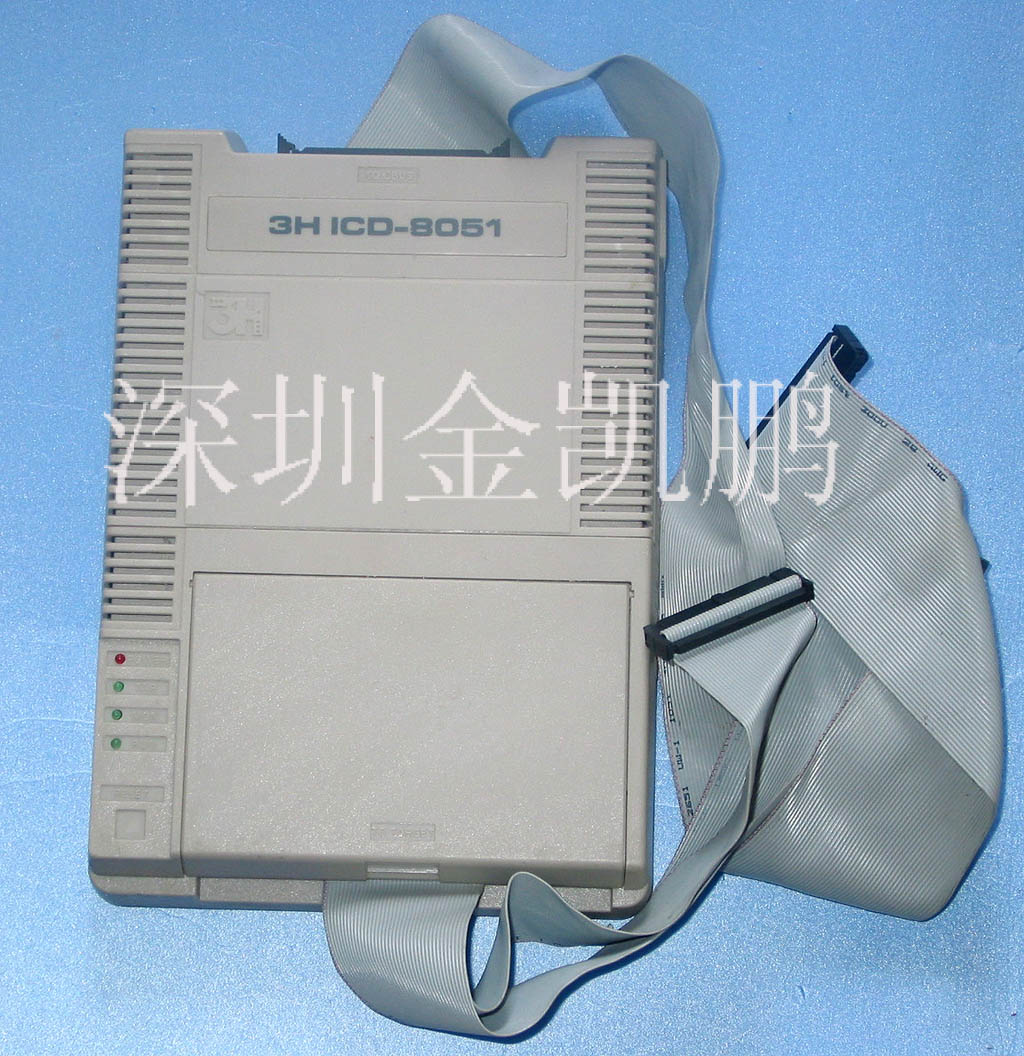

三环 仿真器 3H ICD-8051
三环 仿真器 3H ICD-8051简介：
3H-ICD/ICE系列单片机开发系统性能特点
产品型号 3H ICD-8051
适用CPU 8XC31/32/44/51/52
51FA/FB/FC/54/58
种类 /410/524/528/550
575/652/654/851
(X=0,3,7,9)
仿真器 3H ICD-8051增加适配模块可仿真:
8XC451 8XC552
8XC592 89C1051/2051
仿真频率 16MHz
仿真器 3H ICD-8051全透明实时 在线仿真 CPU片内及片外资源全透明实时在线仿真,不占用户系统任何资源,没有开发"死区",128/256 /512字节内部数据存贮器、64KB外及内部程序 存贮器、64KB外部数据存贮器全部对用户开 放,98系列堆栈可任意设在片内或片外。对 I2C、CAN总线，Watchdog，PWM，A/D等特殊 功能，均可实现全速实时仿真。
在线仿真
仿真器 3H ICD-8051完善的硬件
断点功能
1) 步进断点：实时运行1～65,500条指令后
产生断点,步进断点不占用任何中断，可以调 试中断服务程序。
2) 宏单步断点：单步运行一行程序(包括调用 函数和子程序)。
3) 地址断点：可在64KB全地址范围任意设置件地址断点。由于是硬件断点，因此在ROM，RAM及EPROM中都可以设置断点。地址断 点不使用INT0或其它任何中断,可以调试中断程序。3HICD-8051可同时设置100个断 点,3H ICD-80C198可同时设置4个断点。
4) 键盘断点：在程序运行任意时刻打 入"ESC"键可中止运行,准确保护全部现场信息 供用户查询,并可继续执行。键盘断点不使用 INT0或其它任何断点以及RST。
全地址空间 3H ICD-8051提供全空间128KB仿真存贮器
可分段借用 (64KB程序,64KB数据),3H ICD-80C198提供 64KB程序／数据仿真存贮器。用户可根据目标 系
统的实际需要任意安排借用空间，可全部或 部分借用仿真存贮器进行软件调试和软硬件联 调。仿真存贮器每段最小借用空间为4KB,最大 为64KB,并提供写保护功能。
仿真存储器
双CPU系 3H-ICD／ICE系列开发系统与IBM PC,386,486,586及其兼容机联机使用。开发系统的控制 与仿真功能分别由主机CPU和仿真CPU完成,开发系统与主机之间通过I/O扩展总线并行通 讯,传输速率高,数据准确,传送64K程序仅需3~7秒,调试中不会出现通讯失败或死机故障。 开发系统由主机供电,不需另配电源。
仿真器 3H ICD-8051统并行通讯方式
3H－TV 3H-TV采用国际上先进的窗口调试技术,开发系统各种调试命令的选择及调试参数的设置, 检查、修改和删除均可通过屏幕上的命令窗口完成。对用户在调试时需要观察的当前状态 及各种变量，也可在屏幕上以多窗口方式同时显示和修改。这些可同时观察的各种变量包 括:CPU寄存器、存贮器、I/O口、CPU标志位、上百个检查参数、内存反汇编、汇编语言及 文本和高级语言文本等。
多窗口
高级调试
软件包
3H ICD-8051For Windows95高级调试 软件包 采用全新中文Windows95调试环境，全面支持Intel OMF-51格式，识别数组、结构等高级 语言中的数据结构，使文本调试更加方便，功能更强大；开放式可扩充的软件环境，支持 更多种类CPU，允许用户自行定义所仿真CPU的内部结构和特殊寄存器名称，提供指针功 能。新增行进功能，使单步调试速度更快；并提供详尽的在线帮助。
高级语言 3H-TV可以有效地支持调试各种多模块复杂程序,可以支持高级语言(C、PL/M)和汇编语言 文本调试,可用高级语言(C、PL/M)语句行方式、宏汇编指令行方式或高级语言/汇编语言 混合方式进行系统调试。当使用混合方式进行系统调试时,高级语言语句行(包括行号、说 明、语句、过程函数和注释）和对应汇编语言指令行（包括地址、机器码、标号、助记 符、CPU标志位和注释）将同时对应显示在调试窗口中.利用功能键可方便地实现三种方式 的切换以及各种调试方式下的断点设置,单步运行、宏单步运行或连续运行。3H-TV具有窗 口下的行汇编功能,可临时编制和修改调试程序。 3H-TV支持的调试语言种类包括： 3H公司的3HMAL交叉宏汇编语言,INTEL、IAR、FRANKLIN、AD公司的C语言、PL/M语言和交 叉宏汇编语言。
汇编语言
文本调试
多种反 3H ICD/ICE开发系统提供多种反汇编功 能,包括:对内存的反汇编、能识别程序与数据的运 行式反汇编和能直接生成源程序文本并自动加入标号的对磁盘文件反汇编。
汇编功能
仿真头种类 DIP－20,DIP－40,PLCC－44,PLCC－68,DIP-48,PLCC-52
编程器 编程 EPROM: 2716～27512 ( 包括 CMOS）
性能 范围 8751系列:8751/44H,8751/52BH,87C51/52/51FA/51FB,89C51/52(40DIP),
选配件 89C1051/2051
|
